本文将详细介绍如何在CAD软件中绘制两个圆的外接圆，重点介绍涉及的几何概念和相关操作技巧。

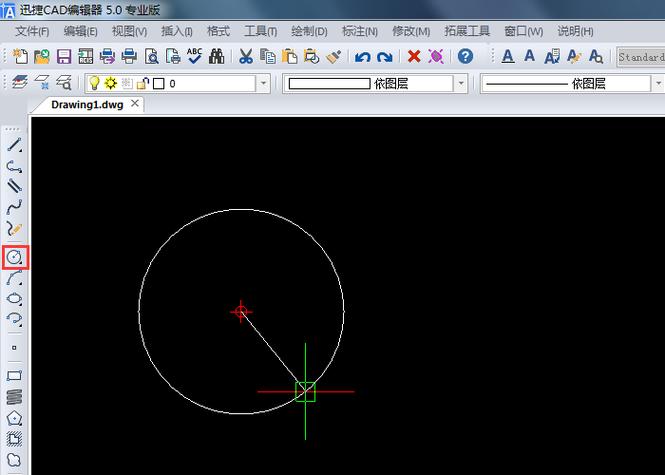

在计算机辅助设计（CAD）中进行图形绘制时，理解几何原理非常重要。绘制两个圆的**外接圆**需要掌握一些基本的**几何知识**和**CAD工具**的使用。首先，我们需要明确什么是外接圆。在一个平面上，若有两个或多个圆相互不重叠且不相切，那么可以找到一个大圆同时包围这两个小圆，这个大圆称为这两个圆的外接圆。### 准备工作在开始绘制之前，我们需要准备好相关的CAD工具。市面上的CAD软件有很多，如AutoCAD、SolidWorks等。本文以AutoCAD为例进行说明。首先，确保你的AutoCAD软件已经安装并能够正常运行。打开AutoCAD软件，新建一个绘图项目，并选择合适的单位，比如毫米或英寸。### 设定基础图形在工具栏中选择“圆”命令。我们需要先绘制出两个基准圆。假设第一个圆的中心点坐标为(10, 10)，半径为5；第二个圆的中心点坐标为(30, 10)，半径也是5。这两个圆应该在同一水平线上，但彼此不相交。使用“圆”命令，你只需指定圆心位置和半径即可完成绘制。### 查找外接圆的中心点外接圆的中心点通常位于两圆的外侧延长线的交点上。为了确定这个点，我们需要绘制**两条辅助直线**。这些辅助直线应垂直于两个圆心的连线。首先，在两个圆心之间绘制一条直线，然后在这条直线的中点做一条垂直线。CAD软件提供“构造线”或者“正交”模式，这些都能帮助你准确绘制垂直线。### 确定外接圆半径下一步是确定外接圆的半径。这个半径等于从外接圆的中心点到任意一个圆上最远的点之间的距离。为了方便，可以使用CAD中的“测量”工具。选择外接圆中心点和其中一个圆的最远点，记录下该段距离。### 绘制外接圆用刚刚测得的半径，在确定的中心点处绘制一个新的圆。至此，所绘制出的这个圆就是两个基准圆的外接圆。确保外接圆将两个基准圆完全包围而不与之相交。### 验证结果完成绘制后，你可以通过调整角度查看不同视图，以验证外接圆是否完全包含了两个基准圆。CAD软件通常提供多种视角查看选项，可以帮助你快速检查作业的准确性。### 小技巧在实际操作中，为了提高效率，还可以利用CAD软件的自动化功能。例如，一些高级CAD软件可能提供“外接圆”直接计算的选项，只需输入圆心和半径信息，软件就会自动计算并绘制出外接圆。此外，保存经常使用的命令作为自定义快捷键，也能显著加快绘图速度。以上是关于在CAD中绘制两个圆的外接圆的详细步骤。通过熟练应用几何知识和CAD工具的结合，任何一个CAD用户都能轻松实现这一绘图任务。掌握这些技巧不仅能提升你的绘图能力，也能让你在进行复杂设计时更加游刃有余。
