本文概述：在使用CAD进行图形设计和编辑时，我们常常需要将图形旋转到与某条线平行。这项操作不仅可以帮助我们更好地定位和调整设计元素，还能确保图形的精确性和美观性。在这篇文章中，我将详细介绍如何在CAD软件中实现这一操作，并为您提供一些实用技巧。

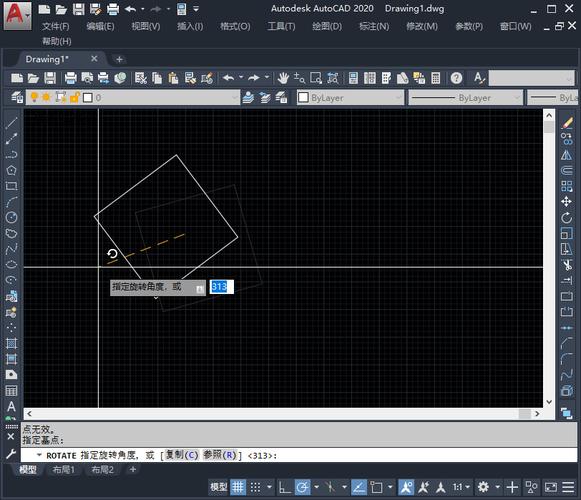

在使用CAD软件进行设计或编辑图形时，有时候需要将图形中的某个元素旋转，使其与特定的线平行。这对于精确定位和设计的一致性非常重要。幸运的是，CAD软件通常具备强大的工具，可以帮助用户轻松解决这个问题。首先，确保你已经选择了正确的图层和图形对象。为了避免不必要的错误，在开始任何操作之前，仔细检查你的工作区域，确认你正在处理的是正确的元素。选中图形对象后，你就可以开始准备进行旋转。接下来，了解旋转工具是关键。大多数CAD软件都有一个专门的旋转功能，它通常在菜单栏或工具栏上以一个类似于圆的图标显示。在CAD环境下，这个工具允许你指定一个基准点以及旋转角度。关于旋转角度的问题，在我们的操作中并不是直接指定角度，而是根据一条参考线来调整角度。在这一步中，我们要找出与目标图形相关的参考线。有时，这条线可能已经存在于你的图纸中；如果不是这样，可以通过添加新线来做参考。确保这条线具有明确的方向，这是旋转过程中至关重要的一步。选择“旋转”工具后，系统会提示你确定旋转的基准点。基准点可以是图形内部的一点，也可以是整个图形的外部一点。选择恰当的基准点非常重要，因为它决定了图形旋转后的最终位置。然后，我们进入最关键的环节：利用角度捕捉功能。角度捕捉使得图形能够自动对齐指定的角度或者现有的线对象。有些高级CAD软件甚至允许直接选择线作为旋转参考，通过这种方法，线的方向会被称为标准，图形会自动旋转并与之平行。在某些情况下，图形需要经过微调才能达到理想的结果，比如略微调整位置或修正结构细节。这些小调整可以通过CAD中的其他工具进行，如移动、缩放等配合使用，以确保最终效果符合设计需求。此外，需要注意的是，图形的旋转可能影响到整体布局，因此建议在完成旋转后仔细检查所有相关的设计元素是否保持一致性。这包括文本标签、连接线段以及其他相邻的图形对象，它们都必须经过验证以保证整体设计方案的完整性。在掌握这些基本步骤后，用户还可以尝试一些高级操作，例如通过模型视图的不同角度观察图形，从而获得更直观的反馈。利用三维视图或透视图可以帮助我们从各个方向审视设计，并确保各部分协调一致。综上所述，使用CAD将图形旋转到与一条线平行是一项简单但重要的技能。通过理解如何有效地利用旋转工具、角度捕捉、基准点选择以及及时进行微调，不仅可以提高工作效率，还能保证设计质量和精准度。因此，无论是初学者还是经验丰富的用户，都应该熟练掌握这项技能，以便在实际项目中灵活应用。
