本文概述：在使用CAD软件进行设计时，您可能会需要将一个完整的矩形拆分为四条单独的线段，以便对每个边进行独立的操作和修改。此过程涉及到对CAD命令的熟练应用和理解几何图形的构造。本篇文章将详细介绍如何在CAD中实现这一操作。

在CAD制图中，

矩形

是最基本的几何形状之一，它通常由四条线段组成——两条水平线和两条垂直线。在很多情况下，设计者需要对矩形的某些边进行单独处理，比如延长、缩短或添加各种样式。这使得将矩形分解成独立的线段成为必需的步骤。要在CAD中将矩形分解成

独立的线段

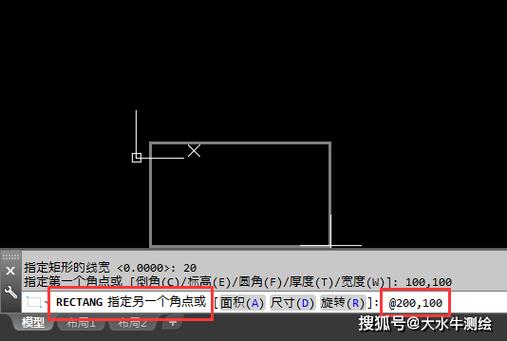

，首先需要创建一个矩形。打开您的CAD软件，并选择“矩形”工具或者命令。在界面上选择两个对角点以生成矩形。此时，矩形是作为一个整体对象存在的，无法单独编辑其各部分。接下来，使用“explode”（分解）命令，这是CAD中的一个强大工具，可以将组合对象转化为独立的组件。选择刚刚创建的矩形，然后在命令行输入“explode”，按下回车键确认执行命令。这个步骤将矩形从一个整体的实体变成四个独立的线段，允许用户分别对每一条线段进行进一步的编辑。分解完成后，现在可以使用CAD的各种工具来操作这些独立的线段。比如，可以选择其中的一条线段并使用“move”命令将它移至其他位置，或是使用“offset”命令复制这条线段并通过距离调整新的线段的位置。通过这些操作，设计者可以对矩形结构进行更复杂的修改。此外，还有一种方法可以直接绘制矩形的边而不需要使用“explode”命令。首先，通过选择“line”（直线）工具依次绘制四条相连的线段，并手动指定每条线段的起始点和终止点来构成矩形。这种方法虽然更加繁琐，但对于某些特定设计需求可能更有效。在操作中，应注意保持CAD环境的精度设置，以确保线段之间的连接准确无误。如果没有正确设置单位和精度，很可能导致线段无法自动连接或出现间隙。除了以上基本操作之外，还可以利用CAD提供的其他高级功能，如“layer”（图层）管理，将不同性质的线段置于不同的图层中，以便于分类和控制。通过图层的透明度和颜色改变，可以帮助视觉化设计过程，更好地展示分解后的矩形结构。综上所述，将

矩形分解

为独立线段是一个重要的技巧，通过熟练掌握CAD软件的命令和工具，可以高效地进行设计和修改。无论是建筑设计还是机械制图，这种技术都会极大提高工作的灵活性和效率。因此，建议经常练习基本命令如“explode”和“line”，并尝试结合各类工具实现复杂设计，这将有助于提升您的整体CAD技能水平。
