本文概述：本文主要介绍如何在CAD软件中实现坐标轴的任意角度旋转。通过使用多个方法，如“UCS命令”、对象捕捉以及CAD中的动态输入功能，用户能够更灵活地进行图纸绘制和修改。

在计算机辅助设计（CAD）中，精确控制绘图的方向和角度是非常重要的技能。当我们处理复杂的图形时，经常会遇到需要将坐标轴旋转到特定角度的情况。这种操作可以方便我们根据实际需求调整视图，使得绘图过程更加顺利高效。

UCS命令

是实现坐标轴旋转的一种常用方法。UCS，全称为User Coordinate System（用户坐标系），是在全局坐标系的基础上定义的一种本地坐标系。通过设置UCS，可以临时调整坐标轴的方向，从而更方便地在特定角度下绘图。使用UCS命令的方法步骤如下：1. 打开CAD软件，并载入需要编辑的图纸。2. 在命令行中输入“UCS”，按Enter键。3. 选择“Z”轴作为旋转轴。这里我们假设您需要绕Z轴进行旋转。4. 输入所需的旋转角度。例如，如果你需要将坐标轴旋转45度，直接输入“45”即可。5. 完成后，坐标轴会按照指定的角度进行旋转。这时，你可以随意在新的参考坐标系下进行绘制。这种方法适合用于固定角度的旋转，特别是在精确设计需要与既定方位保持一致的时候。另一种有效的方法是在绘图过程中使用

动态输入功能

。动态输入提供了一种基于屏幕指示的输入方式，这可以很大程度地方便我们的工作。在动态输入模式下，你可以看到坐标系信息实时更新，同时可以通过输入相应的数值来调整角度。启用动态输入步骤如下：1. 找到工具栏上的动态输入按钮，通常以直角图标表示。如果未启用，点击按钮开启此功能。2. 在命令行中输入想要的命令，例如“LINE”来开始绘制直线。3. 当提示输入下一点的位置时，通过观察屏幕上的动态输入框来确认当前的角度信息。4. 使用箭头键或手动输入来调整角度值，确保你输入了正确的角度。5. 使用鼠标或键盘确认位置，完成绘图。通过这种方式，你不仅可以快速地实时调整角度，还能对不同的绘图任务进行灵活控制，提高工作效率。

对象捕捉

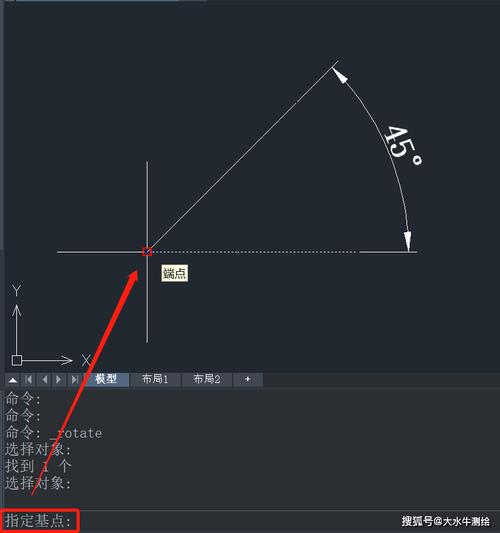

功能也是在CAD中实现坐标轴旋转的重要辅助手段。对象捕捉能够帮助我们精准定位某些特定的点，如端点、中点、交点等，进而确定合适的参考方向。运用对象捕捉的步骤如下：1. 在菜单栏中找到对象捕捉选项，并点击打开。2. 在弹出的窗口中勾选你希望激活的捕捉类型，例如“端点”或“中点”。3. 开始绘图时，CAD系统会自动检测并提示你靠近的可选点。4. 通过选择合适的捕捉点及结合UCS命令来设定坐标轴的旋转角度。5. 完成这些操作后，坐标轴会自动调整至符合你的设计需求的角度。综合以上方法，在CAD中实现坐标轴任意角度旋转显然不是难事。无论是使用UCS命令定制用户坐标系，还是利用动态输入和对象捕捉灵活绘图，每一个技巧都有其独特的应用场景与优势。掌握这些技巧，不仅能够提高你的绘图速度，更能增强设计的精细度。在日常工作中反复运用，你会逐步形成一套属于自己的高效绘图流程，轻松应对各种设计挑战。
