本文将详细介绍如何在CAD软件中通过指定点对圆柱体进行剖切，实现这一操作需要掌握基本的CAD功能以及一些进阶的操作技巧。通过对这些技巧的运用，你将能有效地实现复杂的三维模型编辑。以下内容将涵盖创建圆柱体、定位剖切点、执行剖切操作以及结果验证等步骤。

在CAD软件中，**

圆柱体

**是基本且常用的几何形状之一。其应用范围广泛，从机械设计到建筑工程都可以看到它的身影。要对一个圆柱体进行**

剖切

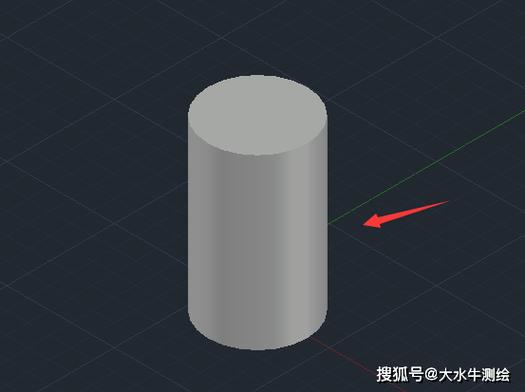

**（即截面分析），我们首先需要理解如何在CAD环境中创建并处理三维实体。### 创建圆柱体首先，在CAD软件中启动新的绘图文件，然后选择三维建模环境。在工具栏中找到“圆柱体”或类似的命令，通过点击它进入创建模式。用户需要输入圆心位置、半径及高度来完成**

圆柱体的创建

**。确保已根据需求正确设置单位和空间。### 定位剖切点接下来，即将进行剖切的关键步骤是准确定位**

剖切点

**。这通常意味着你需要知道剖切点的具体坐标或通过几何关系推断出其位置。在CAD中，有多种方式可以帮助确定这个点，例如使用对象捕捉功能，结合辅助线或者参考其他存在的几何信息等。在三维空间中，剖切点不仅是一个简单的二维坐标，更可能涉及到绝对位置、相对距离以及角度。所以熟练运用工具如线性、极轴追踪，以及参考平面设置是至关重要的。### 执行剖切操作一旦圆柱体和剖切点准备就绪，我们就可以开始实际的**

剖切操作

**了。大多数CAD软件提供多种剖切命令，如“面剖切”或者“实体分割”。选择适合的工具后，通常需要定义剖切面的方向，这可以通过指定另一个点或选择现有的几何边缘来完成。执行命令时，确保选择的剖切方向符合预期，因为不同于某些二维剖切，三维剖面会产生更为复杂的结果。例如，如果目的是获取垂直于主轴的截面，则需要仔细设定面向。### 验证结果完成剖切后，应该验证得到的**

截面

**是否符合设计要求。这包括检查剖面的位置、形状以及与其他组件的关系。CAD软件通常提供快速的可视化切换，以便从不同角度审视和确认结果。此外，可以借助测量工具精确读数以确保尺寸和角度等参数准确无误。### 保护和输出数据最后，将完成的工作存档和必要的导出是勿缺步骤。保存文件前，应确保所有修改已按项目标准进行归档。根据需求，输出剖切后的模型可能需要转换格式以供后续使用，如导出为STL用于3D打印，或转换为DWG以便进一步编辑。### 小结通过对以上步骤的细致把握，可以高效地利用CAD软件对圆柱体等复杂几何体进行精确的剖切操作。这需要熟悉软件提供的多种工具功能，以及结合设计要求灵活运用。随着经验累积，不仅能提高建模速度，还能提升最终模型的质量和可用性。不断探索和紧跟软件更新也是一直保持技能竞争力的途径。
