本文将详细介绍在CAD中如何进行图形的比例缩放，帮助读者理解比例缩放的基本概念、操作步骤以及常见问题的解决方法。

在计算机辅助设计（CAD）软件中，进行图形的比例缩放是一个非常常用的功能，它能够帮助设计者根据实际需要调整图纸尺寸。无论是项目初期的草图，还是最终成品的细节调整，灵活运用比例缩放都显得尤为重要。首先，我们需要明确什么是

比例缩放

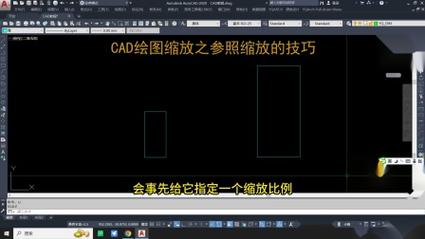

。在CAD中，比例缩放是指通过一定的比例因子来调整整个图形或图形中的特定部分，使其按比例增大或缩小。这个过程不会改变图形的形状和各个部分之间的相对位置，仅仅改变其尺寸大小。这对于设计者来说，在模拟不同尺度下的产品表现时，尤其有用。接下来，让我们看看如何在CAD中实施比例缩放。无论你使用的是AutoCAD，SolidWorks，还是其他CAD软件，基本的操作思路是类似的。以下以AutoCAD为例解释具体的操作步骤：1. **选择要缩放的对象**：启动AutoCAD后，打开需要编辑的文件。在工具栏中找到并选择“选择”工具，然后点击你想要缩放的对象或区域。如果有多个对象，按住Shift键可以同时选择多个。2. **启用缩放命令**：在命令行中输入“SC”或者在菜单中选择“修改”->“缩放”选项，以激活缩放命令。3. **指定基点**：系统会要求指定一个基点，这个基点是图形缩放时保持固定的位置。通常情况下，你可能会选择某个原点或者图形不起变化的地方作为基点。4. **输入比例因子**：当提示输入比例时，键入你所需的比例因子。例如，输入“2”表示将图形放大至原来的两倍，输入“0.5”则表示将其缩小至原来的一半。5. **完成缩放**：确认输入后，系统会自动调整图形尺寸，此时可以观察结果，并进行必要的调整。在实施过程中，有一些注意事项需要重点关注。首先，确保选中的基点经过仔细考量，因为在某些精密设计中，基点的选择可能直接影响到最终设计效果。其次，合理确定

比例因子

。过大的缩放比率可能导致图形过于复杂或失真，因此在输入任何数字之前，务必确认其合理性。另外，对比例缩放后的图形进行校核也是不可忽视的一步。此外，还有几个常见问题及处理方法。在进行多层次图形缩放时，有可能出现不同对象错位的问题。解决这个问题的方法是在缩放前确保这些对象已被组合或锁定。还有，若某一部分需要独立缩放，建议先将该部分从整体中分离出来，再单独调整比例，以避免影响其他部分。使用CAD进行比例缩放不仅仅限于二维图形。在三维建模中，这一命令同样适用。不过，需要注意的是，三维模型的缩放除长度、高度、宽度外，还有深度的考虑，这就更加考验设计师对整体作品的空间感知和把控能力。总之，CAD中的比例缩放功能是一个强大而灵活的工具。掌握这一功能不仅能提高工作效率，还能极大提升设计成果的可控度。希望本文所提供的详尽信息和技巧能为你的设计工作带来实质性的帮助，无论是在日常的简单项目中，还是在面临复杂工程设计挑战时，都能游刃有余地应用这一技术。
