本文概述：在现代建筑设计中，使用CAD（计算机辅助设计）软件实现矩形地砖填充效果是一项基本而重要的技能。这不仅能够提高设计效率，还能帮助设计师更加直观地进行空间规划和材料预算。接下来，我们将详细探讨如何在CAD中实现这一效果，并分享一些关键步骤和技巧。

要在CAD软件中实现矩形地砖的填充效果，首先需要选择合适的绘图工具。市面上常见的CAD软件包括AutoCAD、SketchUp和Revit等，它们都具备强大的填充功能。在开始之前，确保熟悉所选软件的界面和基本操作，以便更有效地执行后续步骤。

第一步

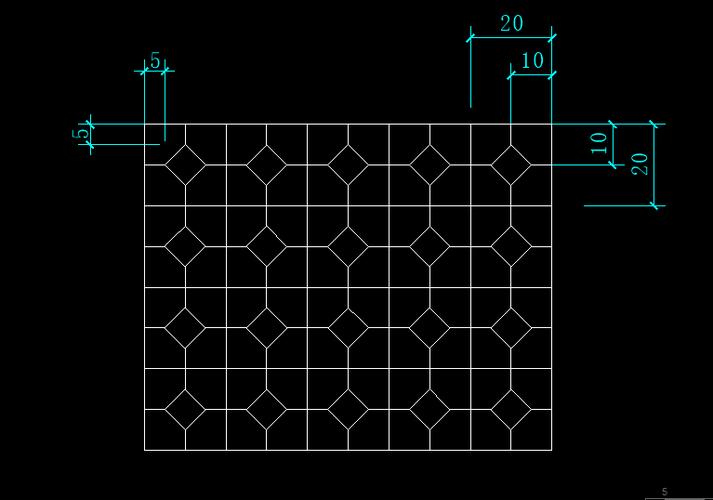

是创建一个矩形代表地砖。启动软件并打开一个新的项目文件，选择矩形工具，在工作区域内绘制一个符合设计要求的矩形。当我们绘制好单个矩形后，可以通过复制命令快速生成多个相同的矩形，用以模拟整体的铺装效果。

第二步

是在已有的矩形基础上进行阵列操作，即将单个矩形复制成网格或阵列。该功能通常位于修改工具栏中，你可以输入相关命令如“ARRAY”来调出阵列选项。根据需要设置阵列的行数和列数，以覆盖目标面积。此时，你可能需要计算一下实际空间尺寸与矩形大小的比例，以确保铺装的地砖数量与实际需求相符。

第三步

是应用填充模式，这也是创造真实感效果的重要环节。在许多CAD软件中，你可以找到填充或材质选项。在AutoCAD中，例如，可以通过“HATCH”命令来选择一种填充图案或自定义材质为矩形赋予颜色和纹理。为了逼真地呈现地砖效果，选取与实际地砖相近的颜色和纹理至关重要。你还可以从软件自带的材质库中挑选或者导入自定义材质。接下来，

调整细节设定

。这一步主要包括调节线的粗细、颜色以及透明度等参数，以增强视觉效果，使设计更接近实际情况。一些软件支持对单个矩形以外的图形区域进行渐变处理，这在表现一定特殊拼接地砖样式时尤为有用。在完成以上步骤后，建议对整个设计进行审视，检查是否存在不一致或需要优化的地方。例如，有时由于地砖的尺寸与房间边缘不匹配，需要进行裁切或调整，为此，各种剪裁工具和精确测量工具会派上用场。此外，也可以通过旋转某些特定矩形来改变图案风格，以获得更加独特的视觉效果。最后一步是输出图纸，供现场使用或进一步分析。在这里，可以选择不同的输出格式，如PDF、DXF等，根据具体用途来决定。CAD软件通常提供丰富的打印选项，使您能够打印高质量的图纸，确保项目实施顺利。通过这些步骤，你就能够在CAD中成功实现矩形地砖的填充效果。掌握这些技巧不仅提升了个人设计水平，还能在团队合作中更灵活地应对各类设计挑战。尽管刚开始时可能需要反复练习才能达到完美效果，但长此以往，随着经验积累，你会发现越来越游刃有余。希望以上内容能为你的设计工作提供参考，助力你创作出更为优秀的作品。
