本文将详细介绍CAD软件中捕捉象限点的方法，这是绘图过程中重要的技巧之一。通过了解和掌握这种方法，用户能够在设计时更精准地定位关键位置，提高整体绘图的准确性和效率。

在计算机辅助设计（CAD）中，精确**绘图**是每个设计师追求的目标。为了实现这一目标，CAD软件提供了许多工具和功能，其中“捕捉”功能是不可或缺的一部分。尤其是**象限点**，它们对于圆形、椭圆形等几何图形的操作尤为关键。

象限点

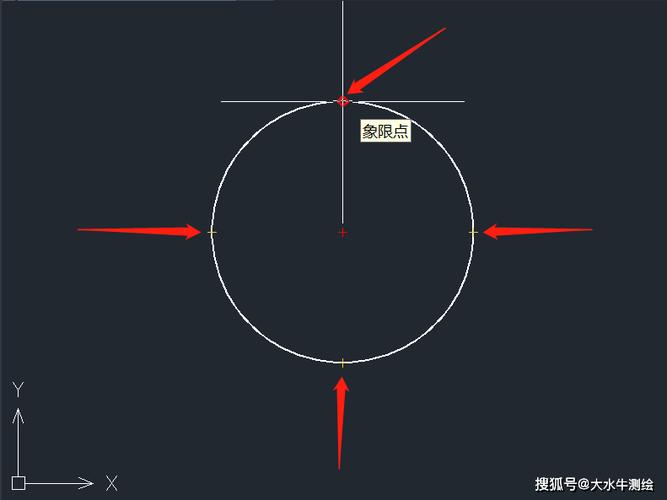

，顾名思义，是指几何体上的四个重要的分界点。对于一个圆或椭圆来说，象限点分别位于0度（东）、90度（北）、180度（西）和270度（南）方向。无论是在工程设计还是建筑制图中，这些点都具有极其重要的作用，因为它们标志着图形的基本对称轴，在这些点进行绘图和编辑可以确保设计上的平衡和协调。在CAD软件中，有专门的功能来帮助用户**捕捉**这些象限点。这不仅提高了工作的精确度，也大大简化了操作流程。轻松完成复杂的几何运算和设计，这就是象限点捕捉的真正魅力所在。启动捕捉象限点功能通常可以通过视窗上方的工具栏、下方的状态栏或者快捷键来实现。在大多数CAD软件中，比如AutoCAD，用户可以在“对象捕捉设置”中选择象限点选项。激活这一选项后，当光标靠近圆的边缘或者其他圆形物体时，软件会自动识别并吸附到最近的象限点上。

使用场景

方面，象限点捕捉在多个领域有广泛应用。在机械设计中，象限点可以协助建立精密的**零件模型**；在建筑设计中，象限点能用于创建标准的建筑轮廓。如果需要对圆形的窗口或者拱门进行定位和标注，可靠地找到其象限点是至关重要的。此外，在道路设计中，利用象限点捕捉可以保证曲线路径的平滑转角和连接。掌握象限点捕捉技术需要一定的经验和练习。在初学者开始接触CAD软件时，建议先从简单的图形入手，熟练掌握基本的捕捉技巧。比如，可以通过简单的圆和线条组合，了解如何快速且精准地将直线的端点与圆的象限点匹配。随着技能的提升，逐渐尝试更加复杂的设计任务。值得注意的是，有时在一些特殊的设计要求下，仅仅依赖象限点捕捉可能无法满足所有需求。例如，当设计要求超出了标准象限点的定义，或者涉及非标准的几何体时，需要结合其他的绘图工具和技巧才能完成合适的设计。因此，了解如何灵活调用CAD中的各种工具是设计师进阶的重要一步。此外，为了确保绘图的**严谨性**和图纸的整洁，设计人员应经常检查捕捉设置是否正确，并根据具体项目需求及时调整。尽管捕捉工具是强大的助手，但过于依赖它可能导致图形不一致等问题。因此，每一个连接和每一条线段的位置都需细心核查，以避免后期出现误差。总结而言，CAD中的象限点捕捉是一种高效且精准的绘图方法。通过有效利用这一功能，设计师能够大大提高绘图的速度和精度。不论是建筑、机械还是工业设计，象限点捕捉都是一种基础而又实用的技巧。希望通过这篇说明，读者能够深入理解象限点的捕捉方法，并在实际应用中灵活运用这种技巧，为自己的设计工作增添更多的效率和专业性。
