本文将详尽介绍如何在CAD软件中绘制螺旋线段，包括所需工具的选择、具体操作步骤以及一些实用的小技巧，帮助用户在设计过程中实现复杂的螺旋结构。

在CAD软件中绘制螺旋线段可能看似复杂，但通过掌握正确的方法和技巧，可以大大简化这一过程。在开始绘制之前，理解基本的机械图纸知识以及CAD软件的各项功能是至关重要的。诸如Autodesk的AutoCAD或Dassault Systèmes的CATIA等成熟的软件都提供了丰富的工具来设计和实现三维螺旋形状。首先，我们需要明确什么是

螺旋线段

。螺旋线段通常指一种沿着圆柱体表面呈螺旋状缠绕的曲线。这种形式广泛应用于机械零件设计中，例如螺丝、弹簧等。要在CAD软件中实现这种线段，我们首先需要创建一个基础圆柱，然后在其上生成螺旋曲线。接下来，我们将详细说明绘制

螺旋线段

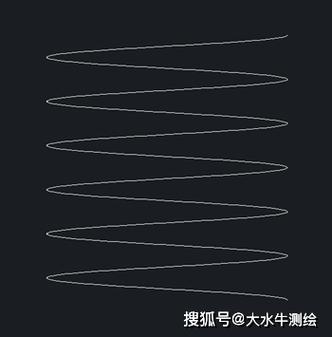

的具体步骤：1. **选择合适的CAD软件**：基于个人需求和项目要求，选择支持三维建模且具备良好用户界面的CAD软件。例如，AutoCAD在工程领域内有较高兼容性，而CATIA则在航空航天设计中表现出色。2. **建立圆柱体基础**：在CAD软件中，启动新的三维图形文件，使用圆柱体命令创建一个圆柱。用户可以根据设计要求调整圆柱的半径和高度，以符合项目规范。3. **设置螺旋参数**：访问CAD软件中的螺旋工具，通常位于“曲线”菜单中。在这里，你需要定义螺旋的起始点和终止点，同时设定螺距、圈数等关键参数。螺距决定了每一圈之间的垂直间隔大小，圈数则决定了螺旋的整体长度。4. **生成螺旋线段**：以圆柱为基面，应用螺旋命令直接生成螺旋线。调整视图，以检查螺旋是否与圆柱完美匹配，并进行必要的修改。5. **增强细节和精度**：对于复杂的设计，可能需要手动编辑螺旋线段的某些部分，比如增加辅助线或标记，以确保在制造过程中无误。利用CAD软件的缩放和精细调整工具，进一步优化设计精度。为了使绘制的螺旋线段更加精准，用户还可以参考以下几点建议：- **掌握软件的小技巧**：充分利用CAD软件中的快捷键和定制工具栏，可以更快地完成设计任务。例如，在AutoCAD中，自定义命令行输入能提高效率。- **验证线段参数**：创建完螺旋线后，务必对螺距、圈数、角度等参数进行严格审查，以避免后续生产中出现不兼容问题。- **适当进行三维渲染**：通过渲染工具，对设计进行视觉化处理，确保从各个角度观察时均无错漏。绘制

螺旋线段

不仅仅是技术能力的体现，更涉及到创造性的设计思路。通过不断练习和尝试不同的方法，用户可以逐渐独立设计并制作出更复杂的三维结构。考虑到未来设计的多样性和发展空间，掌握这一技能无疑是迈向高级设计师的重要一步。综上所述，在CAD中绘制螺旋线段是一项需要耐心和精确的工作，通过合理运用CAD工具和科学的方法，可以有效地创建出符合项目需求的螺旋结构。希望上述步骤与建议能够为您的设计实践带来帮助和启发。
