本文概述：建筑墙线的CAD绘制是一项基本但重要的技能，掌握这些技巧不仅能提高工作效率，还能够保证设计方案的精准性。以下将介绍一些关键的绘制技巧和步骤，以帮助你更好地运用CAD软件进行墙线的创建。

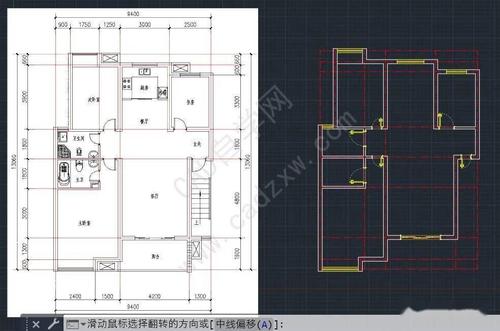

在建筑设计中，**CAD绘制**是工程师和建筑师们不可或缺的工具。其中，墙线的准确绘制直接影响到设计的效果和施工的精确度。以下是关于如何有效进行建筑墙线CAD绘制的一些指导。首先，在开始**绘制墙线**之前，需要对项目有一个清晰的概念。这包括了解建筑的布局、墙体的厚度、材质及其功能。这一阶段的准备工作十分重要，因为它将决定接下来的工作流畅度。接下来，你需要利用CAD软件的基本功能来创建墙线。软件中通常提供了多种绘图选项，例如直线、多段线和矩形等。其中，**多段线**功能尤为实用，因为它允许你在一次命令下绘出连接的线段，这对于墙体结构复杂的设计非常节省时间。在绘制过程中，要注意墙体的实际厚度，如果需要，可以通过“OFFSET”命令生成两条平行线，从而更真实地反映真实墙体的宽度。对于墙角的处理，使用**倒角**（Fillet）命令可以有效地修饰墙与墙之间的衔接。倒角命令不仅可以用于圆角处理，也可以因为设置成零值来快速将两条相交的墙线创建精确的拐点。此外，在修改已经绘制完毕的墙线时，可以使用**剪切**（Trim）和**延伸**（Extend）命令迅速调整墙线长度以适应新的设计需求。另一个非常有用的技巧是利用**图层**管理系统。不同类型的墙体或者功能区可以放置在不同的图层中，这样不仅可以使得图纸更加整洁，而且有助于后期的修改和管理。通过合理的图层命名，如“外墙”、“内墙”、“隔音墙”等，将复杂的设计简单化，有利于团队协作。在绘制完成后，校准是确保图纸准确无误的重要一步。首先确认所有的尺寸标注是否正确，尤其是在涉及门窗开口的位置时，最好使用**标注**（Dimension）命令重新检查这些关键尺寸。此外，对照建筑规范，确认墙体的取向符号、文字说明以及其他建筑要素都被精确地标示出来。最后，考虑图纸的输出格式，这一点在交流和施工环节显得尤为重要。通常建筑图纸会转换为PDF格式以便于打印和共享，但在此之前，请确保所有的可视元素都是最终版本并符合标准，包括线型、颜色和填充模式。总的来说，熟练掌握这些**CAD绘制技巧**不仅能帮助你提高整体设计质量，还能在与其他设计师或施工单位沟通时表现得更加专业。通过不断实践积累经验，进一步优化你的工作流程，你将能更高效地实现复杂建筑项目的设计愿景。
