在使用CAD软件进行绘图时，隐藏的尺寸界线可能会影响设计的清晰度和准确性。本文将探讨如何处理CAD中被隐藏的尺寸界线，以确保设计的完整性和可读性，同时提升制图效率。

当我们在使用CAD软件进行设计时，经常会遇到因为视图复杂或其他原因而导致的尺寸界线被隐藏的问题。这种情况不仅对设计者本人造成困扰，还可能影响其他查看者对设计的理解。因此，有必要找到一种有效的方法来处理这些隐藏的

尺寸界线

。首先，我们需要了解

隐藏原因

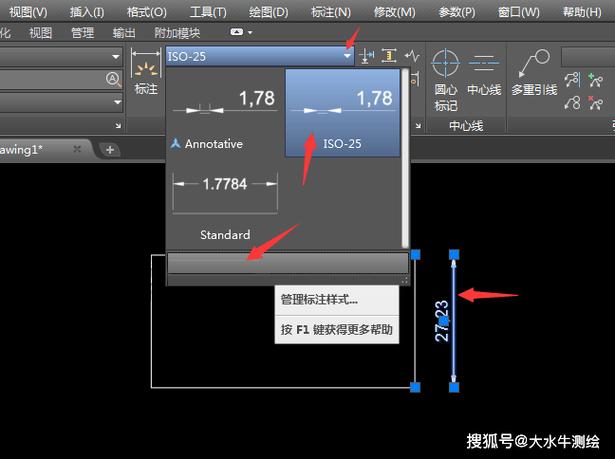

。尺寸界线可能因多种因素而隐藏，这包括但不限于视图设置、层设置以及对象属性等。在某些情况下，尺寸界线可能在较小的比例视图中未被显示，或者可能是因为它和其他对象的颜色或样式相似而被忽略。在处理这一问题时，我们首先要做的是仔细检查这条尺寸界线是否真的被隐藏了，还是仅仅因为显示设置问题而未能显现出来。一旦确认尺寸界线确实被隐藏，我们可以采取以下几种方法来解决这一问题：1. **调整视图或层设置**：有时候，尺寸界线可能是在特定的视图或层设置下被隐藏。尝试变更这些设置可以帮助揭示隐藏元素。例如，通过切换不同的视图模式或者临时改变层的可见性，可以有效地检查和修复隐藏的尺寸界线。2. **使用特定的命令**：CAD软件通常具有一些特定的命令可以帮助用户揭示隐藏的界线。例如，AutoCAD中的“显示所有对象”命令可以让用户快速检查隐藏的内容。此外，使用“再生成模型”功能也可以解决由于显示问题而导致的界线消失。3. **编辑图纸样式**：有时隐藏的界线可能与当前图纸样式不兼容。在这种情况下，修改或重新定义图纸样式可能会恢复界线的可见性。需要注意的是，在修改图纸样式时，应确保不会影响其他重要内容的可读性。4. **利用辅助工具**：很多CAD软件都有内置的辅助工具来帮助处理复杂的隐藏问题。例如，通过使用标注命令的扩展功能，可以揭示隐藏的尺寸界线，并根据需要进行调整。这些工具通常提供更多的选项来处理不同类型的尺寸界线问题。5. **仔细检查对象颜色和样式**：有时，界线可能因与周围对象颜色或样式相似而被误认为是隐藏的。通过改变尺寸界线的颜色或者样式来区分它与其他对象，可以解决这个问题。这样不仅可以提高界线的可见性，还能使设计更加美观。除了以上提到的解决方案外，还有一些额外提示可以帮助避免尺寸界线被隐藏的问题。在开始工作之前制定一个详细的设计计划可以减少意外情况的发生。另外，在设计过程中定期保存和检查图纸状态，通过小步迭代的方法可以有效防止错误累积。最后，要记住的是虽然CAD软件提供了多种工具和命令来解决隐藏问题，但用户的直觉和经验也非常重要。不断练习和学习新的技巧不仅可以提高效率，还能够发掘新的解决方案。保持软件更新并熟悉其最新功能也是一个不错的策略，因为许多软件更新会提供改进的功能来处理类似的问题。通过实施以上策略，不仅可以有效处理CAD中隐藏的尺寸界线问题，还能够提升整体的设计质量和效率。随着技术的不断发展，CAD软件的功能将会越来越强大，希望本文提供的信息对您在实际应用中有所帮助。
