本文概述：在计算机辅助设计（CAD）软件中准确测量线段的长度是一个需要掌握的重要技能，本文将详细介绍如何在CAD环境中通过各种工具和技巧来实现这一目标。

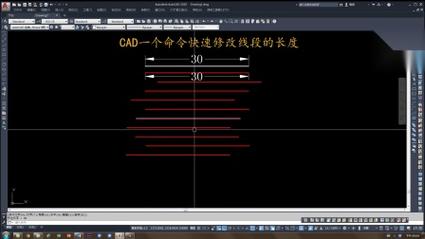

在使用计算机辅助设计（CAD）进行**设计**时，准确测量线段的长度对于确保项目的精确性至关重要。无论你是在设计机械零件、建筑结构还是其他工程图纸，了解如何使用CAD软件中的功能来测量线段的长度都是必不可少的。在这篇文章中，我们将探讨一些常用的CAD软件（如AutoCAD）中用于测量线段长度的方法和技术。首先，要测量线段长度，你需要确保你使用的是CAD软件中提供的专门测量工具。以AutoCAD为例，这款强大的**软件**具有多种工具可以帮助用户进行准确的测量。在开始之前，请确保你的图纸已经打开，并且所有需要测量的线段已经清晰可见。接下来，让我们谈谈如何在具体的软件操作中实现测量。在AutoCAD中，最基本的方法之一就是使用“_DIST”命令。这一命令允许用户在两个点之间测量距离，从而计算线段的长度。要使用这个命令，打开命令行并输入“_DIST”，然后根据提示选择你的起始点和终止点。系统会迅速反馈出两个点之间的距离，即线段的长度。这种方法非常适合测量简单线段。然而，在许多情况下，线段可能不是位于直线中或者包含多段分解的情况，因此，我们还可以使用其他功能来更精确地测量更复杂的线段。在AutoCAD中，使用“_MEASUREGEOM”命令也是一个相当不错的选择。该命令提供了几种不同的测量选项，如测量角度、面积以及周长等。具体到测量线段长度时，选择“Distance”选项，然后遵循屏幕上的说明来选择需要测量的起始点和终止点，这将生成明确的长度信息。除了使用命令行，还可以利用CAD中的动态工具栏进行测量。在不少CAD软件中，当选择某个元素或者多个元素时，屏幕上方会展示出动态工具栏，通常其中有直接的“Measure”（测量）选项，这样可以快速获取所选线段的长度。这不仅提高了效率，而且能够让你在无需命令行干预的情况下获得所需数据，这是非常实用的，尤其是在处理大量对象时。值得注意的是，学习如何在CAD中使用不同**工具**和**命令**来测量线段长度，不仅局限于上述的方法。有些时候，利用软件中的标注功能也能达到测量的目的。例如，在AutoCAD中，你可以使用“DimAligned”命令为特定线段创建标注，这种标注会自动显示线段的长度。虽然这主要用于图纸的输出和展示，但它同样可以作为一种测量手段。此外，合理使用CAD软件中的捕捉功能，能够确保你选择的是正确的起始点和终止点，从而提升测量的准确性。为了进一步提高测量的精准度，可以调整CAD软件的单位设置。确保你图纸的单位与测量需求一致。如果你的设计计划使用公制单位（如毫米或米），请确保在软件中选择这些单位，以避免错误的测量结果。很多时候，人们忽视了单位设置这一基础步骤，而导致最终的设计出现偏差。最后，还有一些小技巧和建议可以帮助你改善测量精度，例如：使用栅格捕捉以及对象捕捉功能，这样可以确保你在测量时不会因为误操作选错点。同时，定期检查你的图纸是否出现异常，比如不连续的线段或者隐藏的层级（layer），这些都会影响最终的测量结果。总的来说，测量线段长度在CAD设计中是一项基本但极其重要的技能。掌握这些工具和技巧不仅能帮助你提高工作效率，还能确保设计的正确性和精确度。通过理解和应用这些概念，你可以自信地处理各种复杂的工程图纸，并确保每一条线段都符合要求。
