本文概述：本文将详细介绍如何使用CAD软件优化圆环体的绘制方法，以提高设计精度和效率，确保高质量的输出。

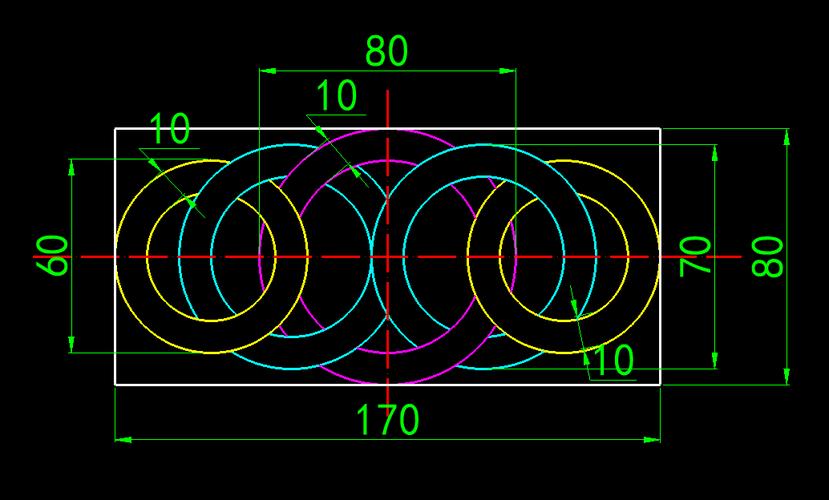

在计算机辅助设计（CAD）中，圆环体的绘制是常见的任务之一。随着技术的发展和需求的提升，我们需要不断优化这些基本操作以提高工作效率。传统的圆环体绘制方法往往涉及多个步骤，如先画两个同心圆，然后进行填充或其他操作。这种方法虽然能完成任务，但存在一些效率低下的问题。首先，我们需要理解CAD中的圆环体，其实质是一个沿着圆形路径排列的实体。在这个过程中，可以通过简化步骤来加速整个建模过程。以下是几种可以采用的优化方案：

自动化命令应用

通过使用CAD软件中的自动化命令，我们可以将多个步骤合并为一个步骤。比如，利用“DONUT”命令直接生成一个空心的圆环。这个命令允许用户直接指定圆环的内径和外径，从而快速创建一个圆环体。对于那些更复杂的几何形状，我们可以探索使用脚本语言（如AutoLISP）来自定义命令。这不仅提高了绘图速度，还减少了人为操作的错误可能性。

参数化设计

参数化设计是一种强大的工具，可以显著提高绘图的灵活性。在CAD软件中，为圆环体设定参数化关系，可以让设计师轻松调整尺寸，而无需重新绘制整个形状。通过设置直径、宽度等参数，圆环体可以根据需要动态变化。这在大批量设计或需要频繁修改的情境下尤其有用。设计者只需一次定义好基本参数，即可在后续工作中通过简单调整生成不同规格的圆环体，大幅节省时间。

图层管理与组装技术

为了便于后期的编辑和查看，将不同的元素分配到特定的图层可以帮助优化设计流程。在制作圆环体时，可以将内外圆分别置于不同的图层，或通过组装技术将其合并为一个对象，便于整体移动和调整。这种方法不仅仅适用于圆环体，也普遍适用其他复杂结构的绘制与管理。通过良好的图层管理，设计者能够更加有条理地处理多维度的项目，提升设计的整体效率和准确性。

三维建模技术

除了二维的绘制，现代CAD软件通常都具备三维建模功能。使用三维建模技术，我们可以直接创建出具有立体感的圆环体。通过旋转一个二维截面沿圆周路径进行拉伸，可以生成一个完美的三维圆环体。三维模型不仅视觉效果更佳，还能提供更多的参数供分析与优化。这样的方式更贴合实际工程应用，因为它能够提前发现潜在的设计缺陷，并做出适当调整。最后，优化圆环体的绘制方法并不止步于技术手段的改进，更包含了对工作流程的全面审视。例如，与团队成员共同制定标准化的绘图规范，通过知识共享平台讨论优化策略，都是提升整体设计效益的有效途径。在总结以上内容时，我们可以看到，通过结合自动化命令、参数化设计、图层管理以及三维建模技术，设计者可以更高效、更精准地完成圆环体的绘制任务。对于现代设计环境而言，这些优化方案不仅节约了时间成本，也提升了产品的竞争力，推动了设计行业的进步。
