本文将详细介绍如何在CAD软件中绘制两个相离圆的公切圆。通过理解基础几何原理以及运用CAD工具，我们可以实现这一目标。这一过程涉及使用一些基本的绘图命令和技巧，如圆、直线和标注等。

首先，我们需要了解什么是**相离圆**。两个圆称为相离圆是指它们没有任何交点，也就是说，它们之间的距离大于两圆半径之和。在这种情况下，绘制这两个圆的**公切圆**意味着创建一个同时接触这两个圆的圆，并且该圆只与每个圆在一点上接触。为了在CAD中绘制这两个圆的公切圆，首先我们要明确以下几个步骤：

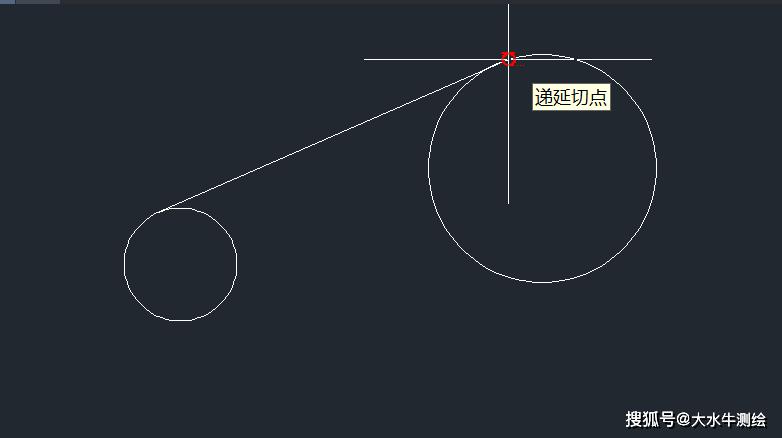

第一步：绘制两个相离圆

首先，启动CAD软件并打开一个新文档。选择圆形工具，在绘图区中随机绘制两个圆。确保两个圆的位置和大小使得它们彼此相离，即它们的距离大于两者半径之和。

第二步：测量圆心之间的距离

使用CAD中的测量功能，找出两个圆心之间的距离。这一步非常关键，因为后续计算和作图将依赖于这一距离来确定公切圆的半径。

第三步：计算公切圆的参数

在计算公切圆的半径时，可以利用以下公式：\[ R = \frac{d^2 - (r1^2 - r2^2)}{2d} \]其中 \(d\) 是两圆心之间的距离，\(r1\) 和 \(r2\) 分别是两圆的半径，\(R\) 则是求得的公切圆的半径。根据以上的公式，通过代入两圆的具体数值，可以计算出公切圆的半径。

第四步：定位公切圆的圆心

确定公切圆的圆心位置较为复杂，需要结合向量数学知识。假设两个圆的圆心分别为 \(C1(x1, y1)\) 和 \(C2(x2, y2)\)，那么公切圆的圆心可表示为：\[ C(x, y) = \left( x1 + \frac{R}{d}(x2 - x1), y1 + \frac{R}{d}(y2 - y1) \right) \]这里的 \((x, y)\) 即为公切圆的圆心坐标。

第五步：绘制公切圆

利用圆心坐标 \((x, y)\) 和半径 \(R\)，在CAD中使用圆工具绘制公切圆。输入圆心坐标和半径参数，便能画出所需的公切圆。

第六步：确认及调整

绘制完成后，你可能需要放大检查公切圆与两个相离圆的接触情况。确保公切圆仅在单一点处与两圆接触即可。如果有误差，可以微调公切圆的圆心位置和半径。通过上述步骤，我们就完成了在CAD中绘制两个相离圆的公切圆的任务。这一过程可能需要结合一定的几何知识和CAD的功能熟练度，特别是在计算公切圆参数时，要注意公式的正确应用。在实际操作中，你可能会根据具体的设计要求而对圆的尺寸和位置做出不同设定，因此理解整个过程及原理至关重要。通过不断的实践与积累经验，不仅能够提升操作技能，还能帮助你更好地解决工程设计中的复杂问题。
