本文概述：在CAD中绘制内接于圆的正五边形是一项常见的任务，尤其对于建筑设计、机械制图等领域的工程师和设计师来说。学会高效使用CAD工具来完成这些绘图工作，不仅能提高工作效率，还能确保设计的准确性。本说明将详细介绍如何在CAD软件中绘制一个内接于给定圆的正五边形，包括确定正五边形的顶点位置、使用相关命令及技巧等。

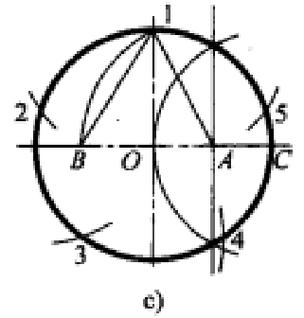

在CAD中，绘制一个内接于圆的正五边形需要理解几何图形之间的关系。一个正五边形被称为内接于圆，是因为它的所有顶点都落在该圆周上。这意味着正五边形的中心与圆心是重合的，并且每个顶点与相邻顶点连线所形成的弧长是相等的。首先，我们需要明确如何计算正五边形的边长和其所在的圆的半径。由几何学可知，五边形的中心角为72度。为了便于操作，可以先在CAD中画出一个已知半径的圆。假设圆的半径为R，那么五边形的边长s可以通过下列公式来计算：\[ s = 2 \cdot R \cdot \sin\left(\frac{\pi}{5}\right) \]1. **绘制圆**：打开CAD软件后，选择“圆”工具，通过输入或者指定两个点来确定圆的中心和半径。以任意一个方便计算的单位作为圆的半径R。 2. **确定第一个顶点**：选择“直线”工具，从圆心向圆周画一条射线。用此射线与圆周的交点作为第一个顶点A。3. **旋转复制射线**：利用CAD中的“旋转”功能，将第一条射线沿着圆心顺时针方向旋转72度，并使其端点落在圆周上。继续重复这一过程直到得出五条等分射线，这些射线的每个终点便是正五边形的顶点。4. **连接顶点**：选择“多段线”工具，根据上述步骤获取的顶点依次连接，形成一个完整的正五边形。5. **验证**：利用“测量”工具确认五边形的每一条边是否等长以及每个顶点是否都位于圆上，这样才能保证精确的内接正五边形。在以上过程中，掌握一些CAD的软件快捷键和命令比如“LINE”、“CIRCLE”、“ROTATE”等，可以大大加快操作速度。此外，如果需要绘制多个类似的图形，可以考虑使用参数化设计或编写简单的LISP程序，这样可以快速地调整圆的半径或五边形的位置。我们的任务不仅限于画出一个标准的正五边形，还应该关注绘图的精准度和操作的效率。CAD 软件提供了许多实用的工具和功能，比如对象捕捉（Osnap）、极轴追踪（Polar Tracking）等，这些工具能够帮助我们更精确地定位和调整各个构成元素。总结来说，通过了解和应用几何原理，再结合CAD软件的各种绘图工具和功能，可以在短时间内完成一个内接于圈的正五边形的绘制。而这种能力在实际工程和设计工作中是无比重要的，因为它体现了数字化作图的严谨性和科学性。
