本文将介绍在CAD中绘制连续圆弧的方法。通过掌握这些方法，您可以更加精确地进行设计，提高工程图纸的效率和准确性。这一过程需要理解基本工具、技巧以及一些高级功能，以便能够熟练地将多个圆弧连接成连续图形。

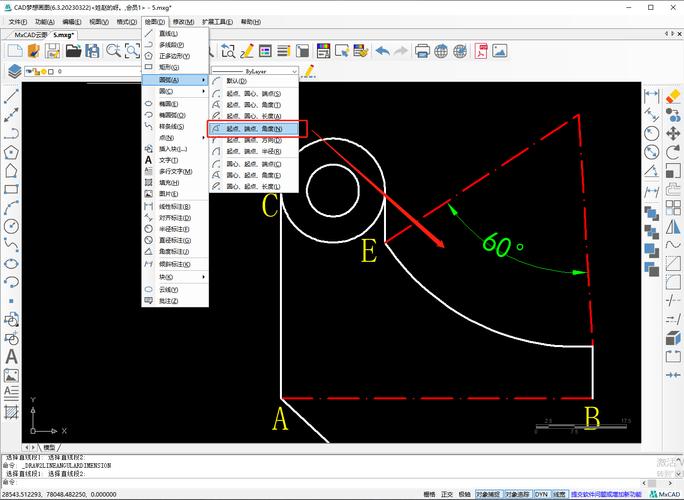

在计算机辅助设计（CAD）中，圆弧是非常常见的几何元素，用于表示曲线边缘、路径或其他设计需求。在很多情况下，单个圆弧不足以满足设计要求，因此需要绘制连续圆弧，也即用多段圆弧连接而形成一个更复杂的曲线结构。下面，我们将深入探讨如何在CAD环境下实现这一点。### 使用基本工具许多CAD软件，如AutoCAD、SolidWorks等，都提供了用于创建圆弧的基本工具。这些工具通常包括三种基本绘制圆弧的方法：**起始点-中心点-终点**、**起始点-终点-半径**以及**起始点-起始角度-终点角度**。选择合适的方法取决于设计需求。例如，当已知圆心和两端点时，可以使用起始点-中心点-终点方法。### 连接圆弧为了绘制连续圆弧，关键是确保每个圆弧的终点与下一个圆弧的起始点完全重合。这样可以避免接缝处出现不连续的问题。有些CAD软件提供了智能捕捉功能，可以自动识别并对齐这些关键点，从而减少误差。### 使用样条曲线当需要连接多个圆弧时，有一种更高级的方法就是使用样条曲线。样条曲线是一种平滑曲线，可以通过多个控制点来定义。在CAD中，绘制样条曲线的方法可以允许用户定义一系列点，然后软件会自动生成平滑的曲线经过这些点。这种方法不仅可以用于圆弧之间的平滑过渡，还可以用于创建更加复杂的自由曲线。### 调整圆弧属性在绘制过程中，有时可能需要调整圆弧的属性，如半径、颜色或线型。CAD软件通常提供一个属性面板，用户可以在这里调整圆弧的具体特征。在某些情况下，还可以应用参数化设计，即利用变量和参数来动态调整圆弧的形状和大小。这对于需要经常修改设计的工程项目尤其有用。### 巧用图层为了更好地管理图纸上的多个圆弧，建议将不同类型的圆弧放置在不同的图层上。这样不仅能够提高图纸的可读性，还能方便后期的编辑和修改。通过图层功能，设计师可以轻松显示或隐藏某些部分，以便专注于当前任务。### 高级技巧对于那些已经较为熟悉基本操作的用户，还可以探索一些高级技巧。例如，在某些CAD软件中支持使用约束功能，将圆弧与其他几何图形相关联。这样，如果基础图形发生变化，圆弧也会随之自动更新。此外，脚本和宏也是值得探索的工具，这些功能允许用户编写代码来自动完成重复性任务。总结来说，在CAD中绘制连续圆弧是设计中一个重要的技能。通过合理使用基本工具、灵活应用样条曲线、精确设置圆弧属性以及有效管理图层，设计师可以更加高效地创建复杂的几何图形。同时，通过学习和应用高级技巧，还可以进一步提高工作效率和设计质量。在掌握这些技巧的过程中，不仅需要理论知识，还需要实践经验的积累，希望本文的介绍能够帮助您在实际操作中有所裨益。
