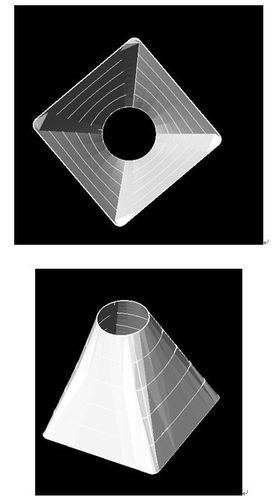

本文概述：在现代建筑和工程设计中，CAD绘图是不可或缺的一部分。掌握CAD绘图技巧，可以有效提高工作效率，尤其是“天圆地方”这种具有挑战性的图形设计方法，更能体现设计师的专业水平。本文将详细介绍如何在CAD中打造“天圆地方”的绘制方法。

在CAD设计中，“天圆地方”是一种结合圆形与方形设计的独特风格。这种设计不仅具有美观的视觉效果，还能充分利用空间，使设计更具功能性和创意。在实际操作过程中，为了实现这一复杂图形，我们需要掌握一些关键步骤和技巧。首先，**规划**是成功进行任何CAD绘图工作的基础。在开始设计“天圆地方”之前，认真思考并规划设计的整体布局、尺寸和比例是非常重要的。通过预先设定适当的尺寸和比例，可以避免后期调整设计时出现难以解决的问题。使用CAD软件中的标尺和网格工具，可以轻松进行图纸的***校正***，确保每个元素都符合规定的尺寸。接下来，创建基本的几何图形是设计的第二步。在CAD软件中，通过简单的命令可以轻松创建圆形和方形。圆形是通过选择工具栏中的圆形选项，然后输入中心点坐标和半径来完成。而方形则是选择矩形工具，定义对角线两个点的位置即可。此时，正确选择**圆心**和矩形顶点的位置至关重要，因为它们将决定“天圆地方”的最终造型。在创建基本图形后，下一步就是使用***组合***和修剪工具整合圆形与方形。CAD中的组合功能可以帮助用户将两个不同的图形连接成一个完整的图案，而修剪工具则用于移除多余的部分，使两者在视觉上完美融合。在进行这些操作时，需要特别注意各部分的边缘是否良好衔接，以保证整体的美观和结构稳定。除了使用组合和修剪工具，使用***偏移***和拉伸工具也是优化设计的重要环节。通过偏移命令，可以快速复制已有图形，并在原图形基础上扩大或缩小尺寸，而拉伸命令则可以调整图形某一侧的长度，这对于处理不规则边缘及调整“天圆地方”的细节非常有用。此过程要求我们对比例和方向有准确的把握，从而保证设计不会失去平衡感。在完成整个图形构建后，图形的***颜色***和材质设定就成为了最后步骤。通过在CAD软件中选择不同的颜色和材质，可以为设计增添更多层次感和真实感。尤其是在呈现三维立体效果时，不同的色彩和材质搭配能够增强观者的视觉冲击力，使“天圆地方”更加生动逼真。为了确保设计的准确性和高效性，熟练使用软件中的各种快捷键、功能菜单以及进行反复的**检查**和调整，是每个设计师的必备技能。这既可以提高绘图的速度，又能减少误差，提高整体工作效率。同时，保持软件版本的更新，也能使设计师及时拥有最新的功能和工具，从而不断提升自己的设计水平。总之，掌握这些技巧，不仅可以让“天圆地方”的CAD设计变得更加容易，还能够在日常绘图中应用这些技能，从而提高整体工作效率和质量。每一次新的设计挑战，都将是锻炼自身能力的良好机会，让我们在实践中不断完善自身，成为更优秀的设计师。
