本文概述：在计算机辅助设计（CAD）软件中，准确地测量图形元素的长度是设计和工程工作的重要组成部分。特别是弧线和直线的长度计算，由于几何特性和计算方法的不同，这两者需要不同的方法进行处理。

在使用**CAD软件**时，用户常常需要知道某个**构件**或者路径的**长度**以满足设计要求。这不仅是为了确保设计的**精确度**，而且也可以帮助设计师优化材料的使用和进行成本分析。本文将详细阐述如何在CAD中计算**弧线**和直线的长度，并介绍相关工具和技术。

直线的长度计算

在CAD软件中，一个直线段通常由两个端点定义。要计算直线段的长度，可以直接应用欧几里德距离公式。该公式如下：\[ \text{长度} = \sqrt{(x_2 - x_1)^2 + (y_2 - y_1)^2} \]其中，\(x_1, y_1\) 和 \(x_2, y_2\) 是直线段两个端点的坐标。在CAD软件中，用户通常可以通过点击这两个端点来轻松获取这些坐标值。在一些高级软件中，可能还会提供自动计算功能，只需选择直线，软件就会自动显示其长度。此外，许多CAD软件提供的“属性”窗口中，也列出了选定对象的长度。因此，对于简单的直线段来说，长度的获取是非常直观且快速的。

弧线的长度计算

与直线不同，弧线的长度计算稍显复杂，因为它涉及曲率。弧线通常由圆心、半径、以及起始角和终止角定义。弧线的长度可以通过以下公式计算：\[ \text{长度} = r \times (\theta_2 - \theta_1) \]其中，\(r\) 是弧的半径，而 \(\theta_1\) 和 \(\theta_2\) 表示弧的起始角和结束角。注意，这里的角度应转换为弧度制才可用于计算。在实际操作中，不同CAD软件会有不同的交互方式。例如，有些软件允许你直接选择弧，通过右键菜单或软件界面查看其属性，其中可能直接提供了弧长的值。对于更复杂的曲线，可能需要借助软件内建的函数，例如测量工具或定制脚本。

使用CAD命令行计算

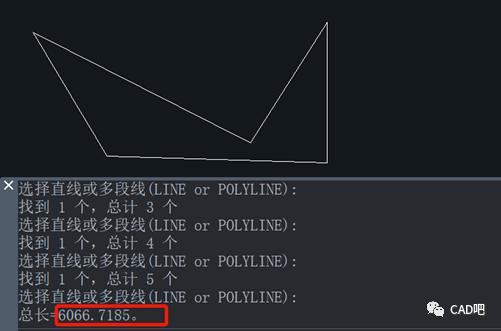

许多CAD软件，如AutoCAD，具有强大的命令行功能，这使得用户可以使用文本命令直接获取长度信息。计算直线长度可能只需要输入`DIST`命令，然后选择直线的两个端点即可。同样，对于弧线，使用`LIST`命令可以获取详细的对象信息，其中包括弧长。此外，许多现代CAD平台都支持自定义脚本或宏，用以自动化这种计算过程，为重复性任务节省时间。用户可以利用Python、Lisp等语言编写脚本，以实现对大量数据集的批量处理和分析。

综合考虑误差和精度

在测量过程中，务必注意CAD环境中的单位设置，以及测量结果的精度（小数位数）。对于高精度要求的项目，任何微小误差都可能导致严重后果。在计算过程中，如果涉及到复杂曲线或多段合成路径，还要确保所有连接点的连续性以及尺寸标注的正确性。一些软件工具能够自动检测这些问题，并提示用户进行修正。总而言之，掌握弧线和直线长度的计算方法是在CAD软件中有效工作的基础。此外，通过利用CAD软件中的强大工具和功能，设计师可以更好地控制项目的各个方面，提高效率并减少错误。在不断发展的科技背景下，熟悉这些基本技能无疑是提升自身竞争力的关键。
