本文概述：在CAD中，许多设计师可能需要将多段线转换为圆弧曲线，以便更好地满足设计需求。本文将详细说明如何在CAD中实现这一操作，并提供一些有用的技巧和注意事项。

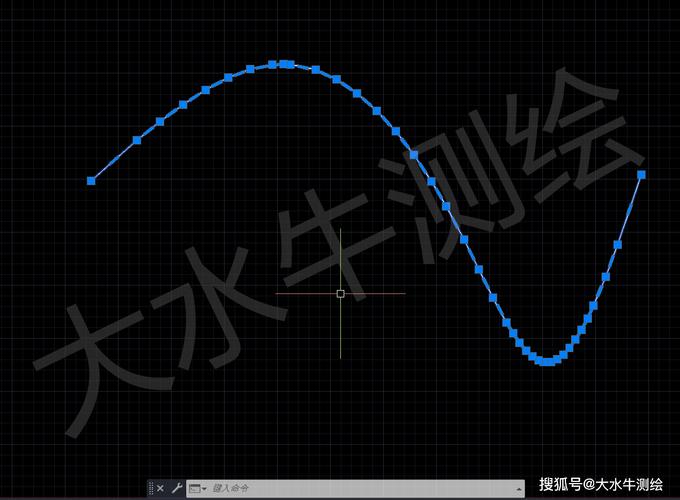

在计算机辅助设计（CAD）软件中，多段线是一种具有多种用途的基本绘图元素。设计师通常使用它们来创建各种形状和路径。然而，有时候您可能需要将多段线转换为更多流畅的圆弧曲线。这过程听起来可能有些复杂，但通过正确的方法和工具，可以轻松实现。要在CAD软件中实现多段线到圆弧曲线的转换，首先需要了解几种最常见的途径。这包括使用CAD内置的功能，以及通过手动调整的方法。下面将详细介绍这些方法。### "多段线"与"圆弧曲线"的区别首先，我们需要理解多段线和圆弧曲线之间的基本区别。多段线是由多个线段组成的复合线条，这些线段可以是直线或弧线。而圆弧曲线则是单一的连续弧线，用于描述平滑的曲线状态。为了在CAD中将多段线转换为圆弧曲线，可以采用以下几种方法：### 使用PEDIT命令1. **选择多段线**：打开您的CAD文件，选择您打算转换的目标多段线。2. **启动PEDIT命令**：在命令行输入`PEDIT`并按下回车键。这是编辑多段线的一个非常有用的工具。3. **选择选项**：在弹出的选项中，选择“转换为曲线”或使用类似选项，比如“修剪”和“分割”。根据不同的软件版本，这些选项可能略有不同。4. **调整参数**：您可以通过调整“适配度”参数来提高生成弧线的光滑度。当输入正确数值后，多段线将自动转换为平滑的圆弧曲线。### 手动编辑曲线如果自动化工具不能满足您的要求，可以尝试手动编辑曲线：1. **细分多段线**：先按照每个节点对多段线进行细分，确定每一个节点的具体位置。2. **添加点**：必要时，在多段线上添加更多的控制点。这样做能够提供更多自由度以进行精细调整。3. **弧线拟合**：通过弧线拟合，将直线段替换为圆弧段。需确保新的圆弧仍然经过原始多段线所在的位置。4. **平滑处理**：使用CAD软件提供的平滑工具，进一步调整连接处，使过渡更加自然。### 小贴士和注意事项- **确保比例**：在进行转换前，确保知道整体图形的比例和尺寸要求，以免影响最终设计效果。- **保存备份**：在进行任何重大修改之前，请务必保存原始文件的备份副本。这可以避免意外情况导致的数据丢失。- **验证结果**：完成多段线到圆弧曲线的转换后，务必检查所有连接点和约束条件是否满足原始设计要求。通过以上步骤，您可以在CAD软件中轻松将多段线转换为圆弧曲线。掌握这些技能不仅能提升您的设计效率，还能使您的作品更加符合专业标准。无论是在建筑设计，机械工程还是家具制造领域，这些技巧都将显著增强您的设计能力。
