本文概述：在使用计算机辅助设计(CAD)软件进行图形绘制的过程中，倒圆角是一种常见的处理技巧，用于改善设计的美观性并加强结构的完整性。本文将详细探讨如何在CAD中实现两个对象之间的倒圆角，并提供一些实用的小技巧。

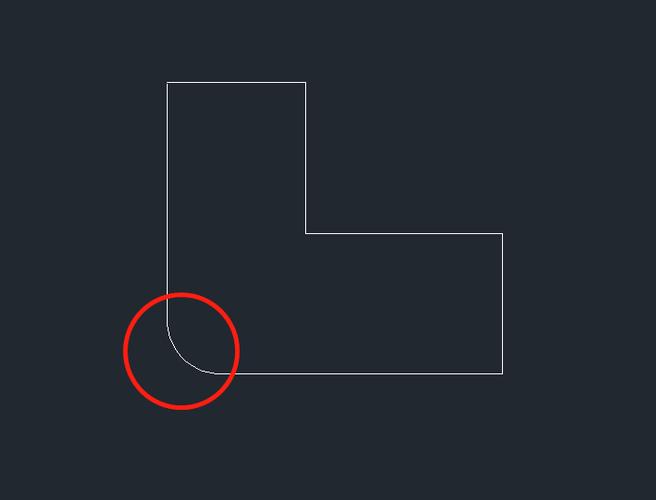

在现代设计和制造过程中，**倒圆角**的应用变得越来越普遍。它不仅能够使设计更加流畅、美观，还能有效减少应力集中，防止材料的疲劳破坏。在CAD软件中实现**两个对象之间的倒圆角**，可以显著提高产品的质量及其视觉吸引力。首先，我们需要理解**倒圆角**的基本概念。通常情况下，在一个二维平面中，倒圆角是指去除直角相交两边的尖锐部分，通过弧线连接这些边，以形成一个光滑过渡的几何形状。这种处理方式广泛用于机械零件、建筑装饰甚至家具设计中，是确保设计可靠性的重要步骤之一。实现**倒圆角**的第一步是选择合适的工具。当前主流的CAD软件，如AutoCAD、SolidWorks、CATIA等，都提供了专门用于创建倒圆角的工具。在AutoCAD中，这个功能通常被称为Fillet，在其他软件中可能被称为Chamfer。使用这些工具时，你只需指定圆角的半径，然后选择要处理的对象或边缘即可生成所需的圆角。接下来是如何设置**圆角半径**。选择合适的圆角半径是至关重要的，因为过大的半径可能导致设计空间的浪费，而过小的半径又不能满足强度要求。一般来说，圆角半径应根据具体的设计需求决定。如果你不确定该选择多大半径，可以通过仿真分析来获取最佳值。许多CAD软件都支持这种分析功能，能够帮助用户优化设计参数。当你成功创建了**倒圆角**后，还需特别关注倒圆角的**细节处理**。例如，在多个边界相交的复杂区域进行倒圆角处理时，可能会出现意想不到的问题，如重叠或不规则的轮廓。在这种情况下，将需要通过手动调整各个参数或者重新规划边界以达到理想效果。此外，了解**CAD命令行**也是提升倒圆角效率的一种方式。以AutoCAD为例，使用命令行输入“FILLET”并按下键盘上的空格键，即可快速调用倒圆角功能。你可以在命令行中直接输入圆角半径的数值，然后依次选择需要处理的边缘，大大加快操作速度。在实际工程应用中，不同材质对于**倒圆角**的处理有不同的要求。金属材料由于其延展性和机械强度的特性，常常要求较大的圆角半径以避免应力集中。而塑料材料则可能需要根据注塑工艺需求设置较小的半径。因此，熟悉各种材料的特性以及相应的加工工艺对正确实施倒圆角非常关键。最后，倒圆角不仅仅是一项简单的操作，它涉及到很多因素，包括材料性质、设计要求和制造工艺。因此，在CAD中实现倒圆角需要综合考虑这些因素，才能保证最终设计的功能性和美观性。通过合理地运用CAD软件中的倒圆角功能，设计师们可以更加轻松地处理复杂的模型，实现更高质量的设计输出。然而，这需要不断积累经验和深入学习软件功能，使得倒圆角这一过程成为精细化设计的重要组成部分。
