本文概述：在使用CAD软件进行设计时，有时需要隐藏尺寸界线以便更清晰地查看绘图。在这篇文章中，我们将详细介绍如何在CAD中隐藏尺寸界线的方法，并提供一些实用的技巧，以帮助您更有效地管理您的设计项目。

在进行CAD设计时，

尺寸界线

的存在有时可能会干扰我们对设计的集中观察。特别是在复杂的图纸和设计中，隐藏这些界线能够帮助我们更好地分析和调整构件。对于初学者来说，这个过程可能看起来有些复杂，但实际上，这只是与图层、工具和设置相关的一系列基本操作。首先，让我们了解一下为什么需要隐藏

尺寸界线

。当你完成或正在处理一个设计项目时，诸如标注尺寸的界线可能会使图纸显得杂乱无章，从而难以集中精力关注结构细节或视觉美感。有时候，设计师需要对图纸进行直观的审视，而不希望被标注信息所分散。因此，掌握如何控制这些标注界线显示与否，是成为一个更高效的CAD用户的重要技能之一。在CAD中，隐藏尺寸界线主要通过两种方法实现：图层管理和使用特定命令。要开始这个过程，首先确保你已经打开了你的CAD软件并载入了相应的项目文件。第一种方法是利用

图层管理

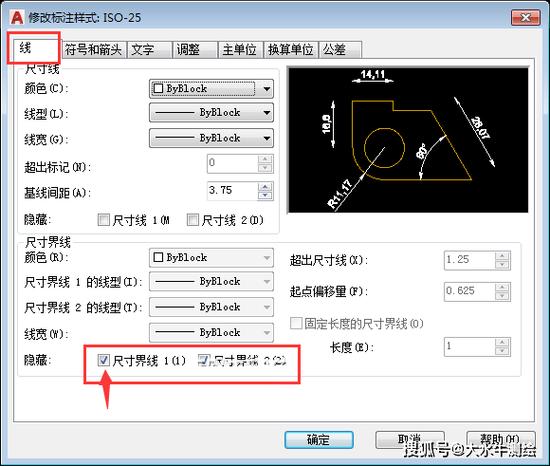

功能。在CAD软件中，每个元素，包括尺寸界线，通常都会被指定到不同的图层上。通过管理这些图层，你可以轻松选择隐藏或显示特定元素。以下是步骤：1. 打开图层管理器：CAD软件通常都有一个用于管理图层的工具，点击工具栏中的图层按钮或者使用命令行来打开图层管理器。 2. 找到尺寸所在的图层：浏览图层列表，找到包含尺寸标注的图层名称。这个名称通常会直接提示其用途，比如"Dimensions"或“标注”。3. 隐藏图层：在图层管理器中，你可以选择特定图层并关闭其可见性。这意味着所有在此图层上的元素，包括尺寸界线，将不再显示出来。这种方法简单直接，但要求你对图层的设置非常了解，并知道如何组织你的设计图纸。第二种方法涉及使用CAD软件的特定命令来单独控制

尺寸界线

的显示。大多数现代CAD软件都有这样的功能，虽然每款软件的具体命令可能有所区别，但逻辑是类似的。下面是一些常用步骤：1. 选择相关命令：根据您使用的软件，查找能改变尺寸属性的命令。例如，可以使用命令行输入适当的指令来调整尺寸显示设置。2. 修改尺寸属性：进入尺寸编辑模式后，通常会看到一系列选项，可以调节尺寸的性质，包括是否显示尺寸界线。选择“不显示尺寸界线”选项以隐藏它。3. 应用设置：确认并应用修改，使尺寸界线从当前图纸视图中消失。请记住，这些改动不会影响原始的尺寸数值，只是隐藏视觉上的界线符号。不过，值得注意的是，隐藏尺寸界线并不意味着从设计中删除了这些标注，它们仍旧存在于图纸中，只是暂时不可见。这种隐藏是为了帮助设计师更好地专注于其他方面的工作，而不是永久去掉这些关键性的尺寸信息。此外，在学习如何隐藏尺寸界线的过程中，也应该理解何时以及为何要做这些操作。往往在设计最后阶段，才需要隐藏以简化整体视觉效果。不论使用何种方法，确保您在操作结束后记得保存您的设置，以避免在重新打开图纸时尺寸界线再次出现。总而言之，通过图层管理和命令设置，两种方法都能有效地帮助隐藏

尺寸界线

，使设计过程更加流畅和管理更加灵活。这不仅是一个实用的技能，同时也是提升设计效率的策略之一。了解如何更好地运用这些技术，将使您的CAD设计更上一层楼，确保您能够在复杂的项目中保持高度的清晰和专业水准。
