本文概述：在这篇文章中，我们将深入探讨如何使用CAD软件中的多线命令来绘制住宅墙体。这一技能对于建筑设计和施工图制作至关重要，通过掌握多线命令，你可以提高工作效率，同时保证图纸的准确性和美观性。

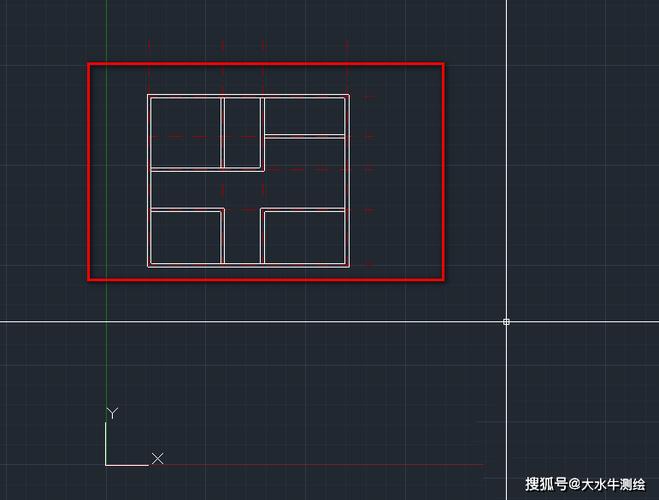

在现代建筑设计过程中，利用CAD（计算机辅助设计）软件已经成为一种标准。CAD软件提供了许多强大的功能，其中的**多线命令**是绘制墙体和其他结构的重要工具。多线命令的优点之一是能够同时绘制多条平行线，这在设计墙体时非常便利，因为墙通常包括内外两层甚至更多的分隔结构。首先，我们需要了解如何设置多线样式。在CAD中，可以通过命令行输入“MLSTYLE”或者在菜单中找到多线样式管理器。这里你可以创建和修改多线样式，包括调整每条线的位置、颜色、线型和线宽等属性。设置合适的样式对于正确绘制墙体至关重要。例如，在住宅设计中，通常需要表示内墙、外墙和中间隔层，每种墙体都有不同的厚度和材质，这些都可以通过多线样式来表达。创建好样式后，便可以开始利用**多线命令**绘制墙体。输入命令“MLINE”来启动多线绘制。根据设计需求选择样式后，按下“Enter”，然后根据提示输入起点和终点，又或者指定多个点以绘制复杂形状的墙体。值得注意的是，利用对象捕捉功能会让你的绘图更加精确。通过捕捉端点、中点或垂直点，能够确保每段墙体都与计划位置完全一致。在实际操作中，一旦墙体的基本结构绘制完成，还需要对细节进行优化和调整。这涉及到裁剪多线交叉处的冗余部分，将门窗位置预留出来，以及处理不规整区域的问题。特别是当墙体结构较为复杂时，多线可能会产生一些不必要的交叉，需要手动进行修剪。在CAD中，"TRIM"命令能够有效地帮助实现这一目标。如果需要进一步编辑多线的某一部分，例如改变某段墙体的厚度或样式，可以使用“MLEDIT”命令。这个功能使得我们可以直接调整已经绘制好的多线，而不需要从头重新绘制。同时，如果需要在墙体上新增元素，比如开孔用于插入门窗，也可以灵活使用此命令进行编辑。除了上述基本操作，还有一些技巧可以提升绘制效率。比如在绘制大型住宅项目时，可以先利用多线绘制模块化单元，然后复制这些单元形成整体布局。这种方法不仅能保证各个房间的规格统一，还可以快速应对设计变更要求。此外，对有过高精度要求的设计，可以考虑结合使用其他CAD插件或工具，以增强设计效果并加快施工图制作速度。通过合理使用**多线命令**，建筑设计师和工程师不仅能更快、更准确地完成图纸，还能有效地减少错误率和返工次数。随着技术的发展，学习如何在CAD中灵活运用各种命令与工具，是每位专业人士不断自我提升的重要步骤。最后，对于初学者来说，掌握CAD中的多线命令可能需要一些时间和实践，但一旦熟练应用，其带来的效率提升和图纸质量提升是显而易见的。因此建议大家在学习过程中，不仅要关注命令本身的使用方法，还要结合实际设计需求进行练习，以便快速成长为一个经验丰富的CAD用户。
