本文概述：本文主要讲解如何在CAD软件中通过具体步骤和工具，在一条直线上创建等距离的点，实现精确设计和绘图。

使用**AutoCAD**或者类似的CAD软件时，我们常常需要在一条直线上根据特定要求定位一些等距离的点。这种操作在工程和建筑设计中非常实用，特别是在处理结构布置和测量数据时。以下是实现这一功能的一些方法与步骤。

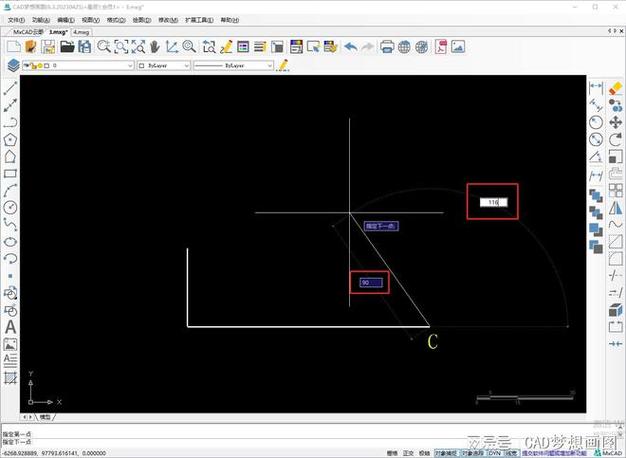

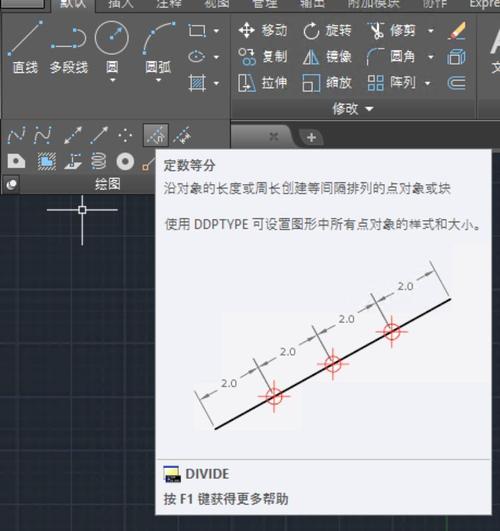

方法一：使用等分命令（DIVIDE）

AutoCAD内置了一个强大的工具叫做“DIVIDE”命令，它可以将一条直线按照设定的等分数自动生成标记点。以下是操作步骤：1. **绘制直线**： 打开你的AutoCAD工作界面，首先通过“LINE”命令或者其他工具绘制出目标直线，确保其位置和长度是你需要进行分割的那条直线。 2. **调用DIVIDE命令**： 在命令行输入`DIVIDE`回车，不同版本可能有中文翻译显示为“等分”，都可以识别。3. **选择对象**： 命令激活后，软件会提示你选择要操作的对象。此处选择之前绘制的直线。4. **设置等分数量**： 之后，系统会要求输入你想将这条直线等分成几段（例如输入“5”表示等分成5段，将生成4个点）。5. **查看结果**： 系统将在指定的间距处立即生成标记点。如果需要这些标记点作为实际可见点，可以修改样式，比如打开工具栏中的点样式选项并设置圆点或其他样式。

方法二：使用MEASURE命令

MEASURE命令与DIVIDE命令类似，但它允许按预设的固定距离来分布点，而不是按照数量均匀划分。以下是具体操作步骤：1. **绘制直线**： 同样使用LINE命令创建直线。2. **调用MEASURE命令**： 在命令行键入`MEASURE`或对应的中文名称，按回车启动。3. **设置间距**： 软件将询问你点与点之间的间距值，例如输入“20”（单位毫米或英寸，视项目设置而定）。4. **生成点**： CAD会从直线起始点开始，以输入的固定距离生成点，直到填满整个直线。5. **调整点样式**： 如果点太小或者不可见，可以通过修改点样式让这些辅助点更加明显。

方法三：手动计算与绘制

如果用户不习惯使用上述命令，可以利用手动计算的方法完成类似工作。这种方式虽然效率较低，但适用于快速配置简单场景。1. **确定直线长度**： 使用测量工具确认直线的总长度。2. **计算等距离点位置**： 根据需求，将总长度除以点数量或单点间距，以获得每个点的坐标。3. **通过绘制点或短线标注位置**： 利用“POINT”命令逐个在计算好的位置创建点。也可以直接用“LINE”引导这些点。

关键技巧与注意事项

1. 提前规划好点的数量或间距要求，因为不同命令适用于不同场景。**DIVIDE命令**更适合等分场景，而**MEASURE命令**适用于固定间距场景。2. 检查点样式是否符合要求。零散的小点可能不容易观察到，因此建议在实际操作前调整点样式（命令`DDPTYPE`）。3. 为避免误操作，建议锁定已有直线或图层内容，以防点创建过程影响其他设计部分。通过以上方法，你可以轻松在CAD绘图过程中完成等距离点的创建任务，并实现高效设计工作。不论是使用专业命令还是手动操作，这些工具都能帮助你提高绘图精准度和工作效率。
