本文概述：CAD三维教程的重点在于掌握使用3D建模中的扫掠命令。通过学习这一过程，用户将能够创建复杂的几何形状，并且在设计过程中更为灵活高效。

在CAD三维建模中，扫掠是一种强大且常用的命令。它允许用户通过沿着一条路径推动一个截面来创建复杂的实体和表面。该命令适用于从简单的棒材结构到复杂的工业零件的多种设计项目。下面，我们将深入探讨如何使用这一命令以及其实际应用。首先，了解什么是

扫掠命令

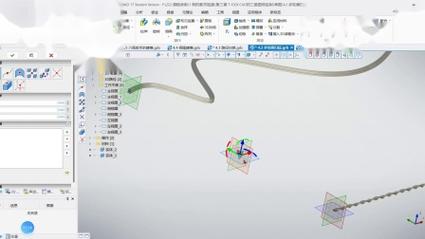

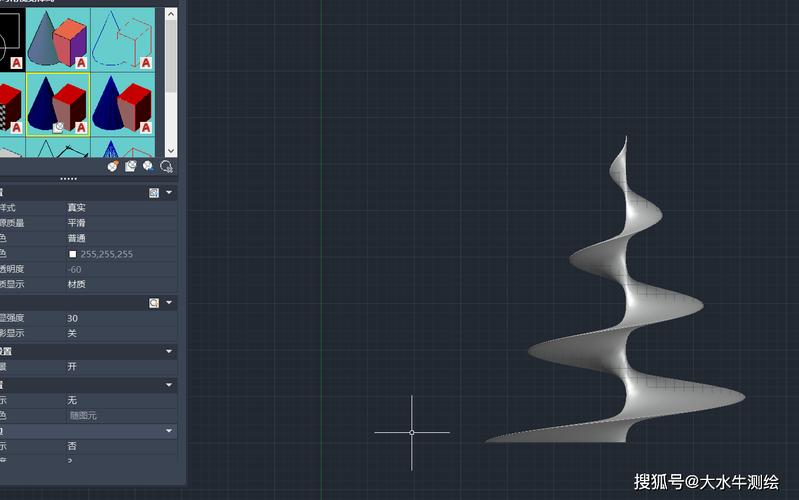

至关重要。扫掠命令主要用于生成三维实体或曲面，通过选择截面和路径实现。这两部分是展开任何扫掠操作的核心要素。首先是截面，它是你需要沿路径延展的形状，可以是开放的或封闭的二维图形。其次是路径，它定义了截面移动的路线，可以是直线、多段线，甚至是空间曲线。为了更好地理解扫掠命令的应用，让我们考虑一个简单的例子。例如，假设您需要创建一个螺旋状的弹簧。首先，需要绘制弹簧的横截面形状，比如一个小圆形，然后画出定义弹簧长度和形状的螺旋线作为路径。使用扫掠命令后，CAD软件会结合这两个元素生成三维的螺旋弹簧。在实际应用中，使用扫掠命令的一个关键步骤是正确选择和定义截面和路径。用户可以使用CAD软件提供的多种工具进行精确的绘制和调整。使用这些选项可以帮助用户创建高度复杂和定制化的设计。确保路径和截面的开始和结束位置相对合理，是创建成功三维模型的关键。在某些高级应用场合中，

变截面扫掠

也是非常有用的功能。与简单的沿路径保持恒定截面不同，变截面扫掠允许用户在路径上的不同点设置不同的截面大小和形状。这在需要在特定区域加厚或减少材料时尤其有用，如在流体动力学研究中的管道设计，这种可变性使得设计师能够更精细地控制最终的几何结果。此外，掌握扫掠命令还意味着需要了解如何处理潜在的问题和挑战。例如，当路径过于复杂或者截面与路径的配合不佳时，可能会导致意想不到的错误或不规则的几何形状。遇到此类问题时，用户应检查路径和截面是否闭合，有无重叠，或者是否在某些局部有异常变化。此外，在一些情况下，可能需要调整容限或增加辅助几何（如导轨）以确保模型的平滑过渡和稳定性。在CAD软件中，不同厂商对于扫掠命令的具体实现可能有所差异，因此了解你的软件的独特功能和限制条件也非常重要。从AutoCAD到SolidWorks，每个程序都可能提供稍微不同的扫掠工具和选项。因此，在开始复杂项目之前，阅读软件的官方文档以获得关于扫掠命令的详细信息和建议始终是明智的。总结来说，熟练掌握CAD中的扫掠命令不仅提高了设计效率，还能拓展创意边界。这一命令的使用让设计人员能在数字环境中模拟现实世界中难以构建的形态，使得他们的设计过程不仅仅限于简单的几何形状，而是延伸到更复杂、更具有功能性的产品开发。从工程到艺术领域，扫掠提供了一种实现设计理念的多样方法，值得设计人员在日常工作中深入探索和应用。
