本文概述：在现代建筑设计和工程项目中，CAD软件与Excel的结合使用已成为一种趋势。通过在天正CAD与Excel之间实现表格导入，可以提高工作效率、简化数据管理以及增强信息的准确性。

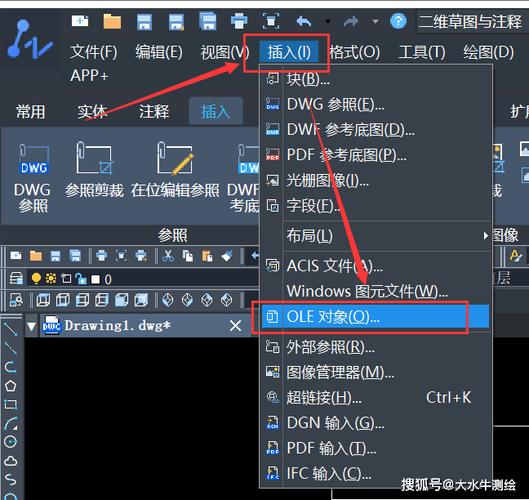

在建筑设计和工程项目管理中，通常需要处理大量的数据，这些数据包括材料清单、成本估算、工期安排等等。在这种情况下，**如何在天正CAD和Excel之间实现表格导入**成为一个重要课题。因为这样可以在不重复输入数据的情况下，保持数据的一致性和准确性。### CAD与Excel集成的重要性在设计过程中，天正CAD作为一种专业的AutoCAD插件，提供了丰富的建筑制图功能。另一方面，Excel则以其强大的数据处理能力和灵活性被广泛用于各种行业的表格编辑。在建筑项目中，CAD用于图纸设计，Excel用于数据分析和管理。将这两者结合起来，可以显著提高工作效率。通过在天正CAD中直接导入Excel表格，不仅减少了手动输入的繁琐，还避免了人为错误。### 实现导入的基础步骤要实现这一转换，首先需要做好准备工作。在Excel中，将相关数据整理并保存为一个标准格式的工作簿，如“.xls”或“.xlsx”文件。确保数据的格式正确，例如数值和文本需要在各自的单元格中，避免合并单元格和复杂的格式设定。然后，在天正CAD中进行操作。启动天正CAD，并打开您需要工作的图纸。接下来是关键的一步，通常可以利用CAD本身的OLE对象功能将Excel表格嵌入到CAD环境中。这需要通过“插入对象”功能来完成。选择【插入】菜单下的【OLE对象】，在弹出的对话框中选择“由文件创建”，然后浏览选择之前准备好的Excel文件。### 格式调整与编辑在导入成功之后，可能需要对嵌入的表格进行**格式调整**。这里的格式调整主要指的是表格在图纸中显示的大小、位置以及旋转角度等属性设定。双击表格通常可以调用Excel程序进行编辑，在其中调整数据后，保存即同步更新至CAD。这种嵌入方式的优点在于Excel数据的实时性更新，同时缺点是图纸的可移植性会受到影响，因为它依赖于Excel源文件。### 自动化与定制脚本如果有更为复杂的需求，可以考虑使用VBA（Visual Basic for Applications）或者LISP语言编写脚本，以实现更加自动化的过程。例如，通过编写VBA宏从Excel提取数据并直接生成CAD图层，这样不仅减少手动操作，还可以快速响应数据的变化。### 案例应用例如，在一个房屋建设项目中，设计团队需要不断更新材料清单和成本估算。在传统方式中，每次更新都需要设计师在CAD图纸上手动修改相关数据。然而，通过天正CAD与Excel的集成，工程师只需更新Excel表格即可，这样在CAD中便能自动更新材料清单。同时，通过强化表格的可视化表达，使设计人员能够一目了然地掌握项目材料的动态变化。### 潜在问题及解决方案当然，**数据兼容性**和版本匹配问题可能是一个挑战。在将Excel文件导入天正CAD时，如果格式不匹配或者软件版本不兼容，可能导致数据丢失或无法正常显示。因此，确保所用软件的版本都是最新和相互兼容的是非常重要的。此外，在多人协作的大型项目中，建议使用统一的模板和格式规范，以降低因导入不当而造成的协作障碍。综上所述，通过合理地使用Excel与天正CAD的集成功能，可以显著提高建筑设计的效率和精确性，减少人为错误，为工程项目的顺利执行提供技术保障。无论是简单的数据嵌入还是复杂的自动化处理，每个阶段都需要谨慎规划和执行以实现最佳效果。
