本文主要介绍了在CAD软件中如何将多段线中的直线与圆弧进行相互转换的方法，帮助设计人员更高效地处理图纸，提高工作效率，同时确保绘图精确性。

在使用CAD（计算机辅助设计）时，多段线是一种非常常见的图形类型。它由多个线段或曲线以一定顺序连接起来，可以是直线、圆弧或两者兼有。在绘制和编辑过程中，经常需要对多段线的形态进行调整，例如将其中的直线转化为圆弧或反之。这种转换不仅可以使图形更加符合设计要求，还能为后续操作提供更大的便利。

解析多段线的基本结构

多段线是一个组成单一整体的复合对象，其不同于普通的独立直线段或圆弧段。当需要进行转换时，首先要明确多段线的属性，这样才能根据需求对它进行编辑。通常情况下，多段线包括以下几部分内容：起点、终点、各段线的长度或角度以及其组合形式。

直线与圆弧的相互关系

从几何角度来看，直线是最简单的一种线段形式，而圆弧则是圆的一部分，与直线相比更复杂一些。为了完成转换，必须对两者的关系有清晰的认识。例如，将一段直线通过某些命令转换为圆弧的时候，我们需要指定圆弧的半径或弧度；反过来，将圆弧变为直线则通常需要考虑端点之间的连接方式。

在CAD中进行转换的方法

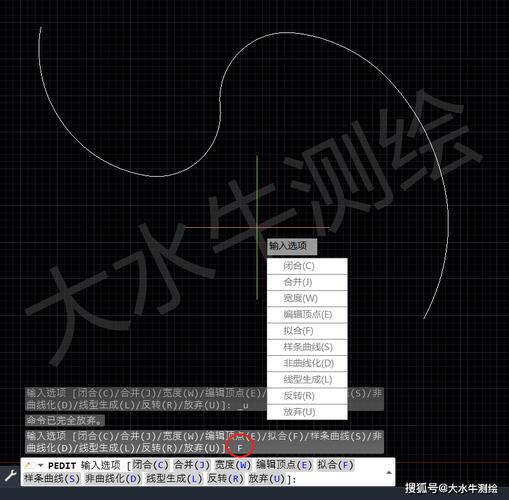

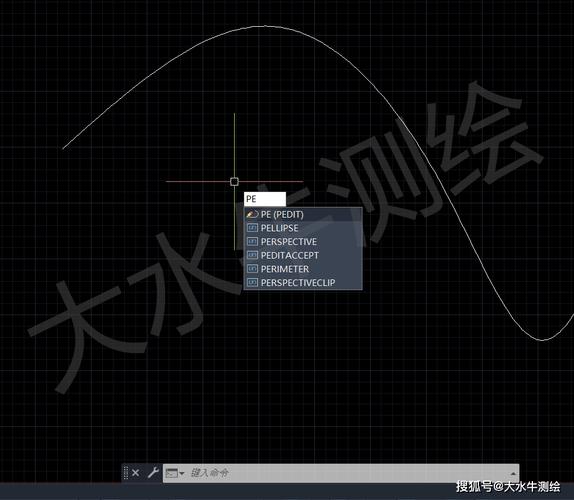

具体步骤如下：1. 首先，选择需要编辑的多段线。在CAD中，可以通过“选择工具”点击目标多段线或者用“窗口选取”的方式框选。如果所选线段是孤立的，需要将其组合成一根多段线，可以使用 PEDIT 命令。 2. 使用【PEDIT】命令。在命令栏键入 "PEDIT" 并回车，然后选择目标线段。此时会弹出消息询问是否要将普通直线或其他对象变为多段线，输入“Y”确认。 3. 在 PEDIT 命令下，输入“EDIT”进入编辑模式。这一步很关键，因为它允许用户直接对多段线的属性进行修改，包括线段类型的改变。 4. 转换为圆弧：如果当前线段为直线而你希望将其转化为圆弧，可以在编辑模式中选择“CONVERT TO ARC”（转换为圆弧）的选项。随后，你需要指定弧度或圆心等条件，以确定最终圆弧的形态。5. 转换为直线：如果当前线段为圆弧需要变为直线，则可以选择“CONVERT TO LINE”（转换为直线）的选项。程序会将现有圆弧直接拉直，并连接其两端点来形成直线。6. 完成属性调整后，可以退出编辑模式并保存改动。

注意事项

在进行多段线转换时，有几点需要特别注意：- 多段线的变化可能会影响整体结构，因此进行任何转换之前，建议提前备份文件。- 某些时候，转换结果可能不符合预期，例如圆弧无法按计划生成。这通常是因为参数设置不正确，比如弧度过大或过小，需要重新调整。- CAD版本的不同可能导致工具名称或操作方式有所差异，尽量参阅相关手册以确保顺利操作。

总结

多段线的转换功能在CAD设计中扮演着重要角色，无论是建筑设计、机械制图还是其他工程领域，都可以通过灵活使用该功能使工作更加简便。掌握多段线的编辑技巧，不仅能提高设计质量，也能节省时间，为复杂图形的绘制奠定基础。因此，在日常工作中，熟练运用这些方法尤为重要。
