本文概述：在CAD绘图中，精确测量和计算填充区域的面积是建筑设计、工程制图以及其他技术领域的重要步骤。掌握正确的方法不仅能提高工作效率，还能确保项目的准确性与可靠性。

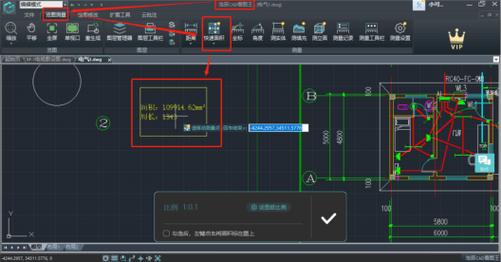

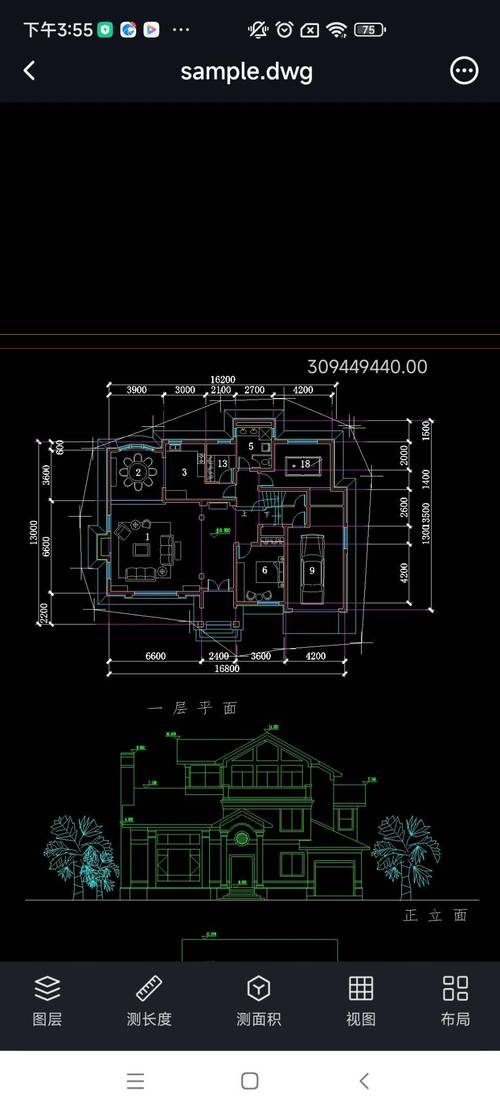

在现代设计和工程应用中，**CAD软件**（计算机辅助设计）被广泛用于创建详细的图纸和模型。这些图纸通常需要填充特定的区域以表示不同材料、功能或用途。因此，准确测量这些填充区域的面积是一个关键任务。以下将详解如何通过CAD进行图纸填充面积的测量。首先，要了解如何使用CAD软件中的“**测量工具**”。CAD软件，如AutoCAD，提供了多种工具来测量线条长度、角度以及更为复杂的区域面积。在开始任何实际操作前，确保您已经熟悉这些测量工具，并理解每个工具的基本功能和适用情境。其次，设置适当的单位系统非常重要。在CAD中，确保设置正确的**测量单位**，例如米、毫米或英尺。这一步至关重要，因为错误的单位可能导致误导性结果，从而影响整幅图纸的整体准确性。接下来，当我们要测量一个填充区域的面积时，首先需要选择该区域。通过使用CAD软件中的“**对象选择工具**”，用户可以轻松选中填充对象。一旦对象被选中，我们可以通过查看其属性来获取关于目标区域的信息。在大多数CAD软件中，选择对象后，可以通过右键菜单或者属性面板直接查看该对象的面积值，这是最直接和常用的方法。如果填充区域由多个部分组成，例如有多个子区域，您需要分别对每个区域进行测量。使用CAD中的“**区域合并**”工具，将这些子区域合并成一个单独的可测量实体，这样便于测量和管理。而在某些情况下，可能还需要使用到“**布尔运算**”工具，通过加减法合并或剔除多余的部分，以确保测量结果的准确性。在处理非规则形状的填充区域时，“**多边形工具**”尤其有用。通过构建渐进多边形覆盖整个不规则区域，然后利用CAD内部算法计算多边形面积并自行相加即可获得填充区域面积。对于较为复杂的形状，可能需要将其分割成多个基本几何形状进行逐一测量，再对所有情况求和。此外，也可以利用CAD扩展功能或插件，提升非标准形状的测量精度和效率。另一个重要的技巧是有效使用“**图层管理**”功能。在大型图纸中，利用图层管理可以帮助设计师清晰地观察不同区域及其对应的填充。如果将不同的填充区域放置在不同的图层中，即使面对复杂的图纸，也能够快速定位和测量所需的区域。最后，在完成所有测量之后，建议保存并记录所有测量数据，以防日后参考之需。这也包括更新CAD文件，与团队成员分享测量结果，确保所有人都能访问到最新的图纸信息。保存数据的过程同样发展出了一些自动化工具，允许用户基于预设的条件或触发器自动提取并存储相关数据。总而言之，掌握如何在CAD软件中准确测量填充区域的面积是一个结合理论知识与实践操作的过程。从理解基本的测量原理，到熟练掌握各种工具的应用，每一步都至关重要。通过不断积累经验和技巧，设计人员可以更高效地进行项目规划，提高设计精度和效率。
