本文概述：简化CAD图形旋转至水平方向的方法是一种通过调整图形角度以达到更高效率和更精确操作的技术手段。在使用CAD软件设计或修改图纸时，确保对象处于一个稳定且正确的方向非常重要，这不仅能提高工作效率，也有助于减少出错率。

在使用CAD进行设计时，经常会遇到需要将某些不规则的**图形进行旋转**的情况，以使这些图形能够与水平方向对齐。这种调整通常是为了方便后续编辑、测量以及保证整体设计效果。虽然CAD提供了多种工具可以实现旋转，但要快速和准确地完成这一任务，需要掌握一些技巧。

识别目标对象

首先，在调整图形之前，需要清晰地识别需要旋转的对象以及其当前的角度状态。你可以通过测量工具来了解图形相对于水平或者垂直方向的具体位置。测量工具是CAD中的基本功能，可以帮助用户迅速找到图形的角度参考。

设定基准线

为了让图形与水平对齐，建议先绘制一条基准线作为参考。如果已经有其他现成水平线存在，那么可以直接将该线作为基准参考。基准线能够有效地指导旋转过程，使之更加精准。

确定旋转点

在进行旋转操作时，选择合适的旋转点十分关键。通常这个点可以是图形的中心点或者边缘的某个端点。如果旋转点选取不当，可能会导致图形定位错误，从而影响后续的设计进程。

使用旋转命令

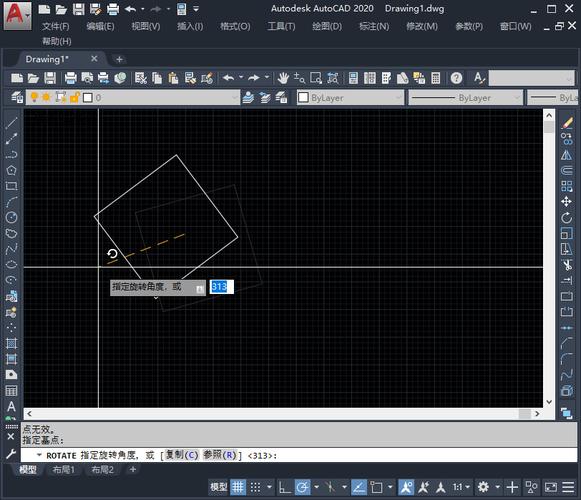

CAD软件一般都自带一个“旋转（Rotate）”功能。通过输入快捷键或从菜单中选择旋转命令，你可以启动这一功能。在启动旋转命令后，按照提示选择需要旋转的对象，并指定旋转点。

输入旋转角度

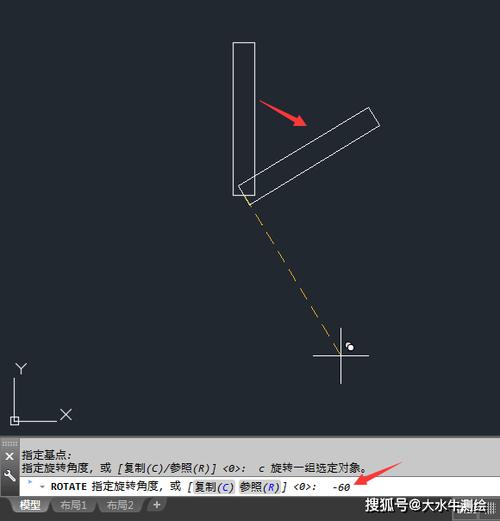

在确定旋转的方向和角度时，通常需要输入负角度或者正角度值。例如，如果该图形已经与水平线存在一定倾斜，知道其当前的夹角后，你可以直接输入使其归零的角度值。这样操作可以确保图形最终精准对齐水平线。

利用辅助工具

如果图形较复杂，仅靠人眼判断无法做到完全精准，可以借助一些CAD辅助工具，例如捕捉功能（Object Snap）。利用捕捉功能可以有效锁定基准点，从而保证旋转后的图形具有更高的精度。

检查结果

完成旋转操作后，建议再次对图形进行检验，通过测量工具或者视觉检查的方法确认是否真正与水平对齐。若发现稍有偏差，可再次微调，直到完全符合要求。学会并熟练运用以上方法能够极大地提升CAD操作的效率，同时也能确保设计的质量和准确性。无论是小型零件图纸还是大型建筑图纸，都可以通过这种方式简化旋转操作，节约时间，避免浪费资源。总而言之，将CAD图形旋转至水平方向不仅是一项技术操作，更体现了工程设计的严谨性。通过合理利用软件工具和遵循规范步骤，您可以轻松完成这一任务，同时为后续设计环节奠定稳固的基础。
