在计算机辅助设计（CAD）中实现精确绘制指定角度的倒角是一项重要技能，尤其对于工程设计和建筑制图来说，能够精准地应用倒角处理可以显著提高设计质量和生产效率。本文旨在详细介绍如何在CAD软件中进行准确的倒角操作，帮助读者掌握这一技术。

在CAD中使用**倒角工具**，首先要了解其基本概念。倒角是在两个物体的交界处分割出一段平面的技术操作，它通常用于减小锐边或为零件提供更加圆滑的过渡。这不仅美观，而且能减少应力集中，提高结构稳定性。为了在CAD中进行精确的倒角绘制，我们需要按特定步骤进行。

选择倒角命令

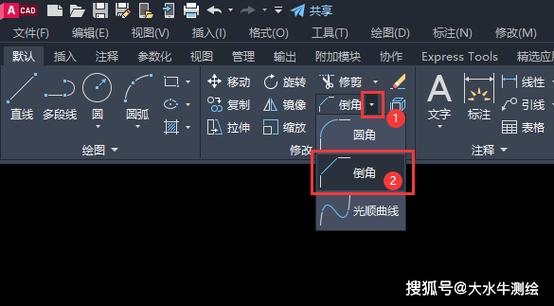

首先，需要打开您的CAD软件并加载相应的工程文件。在命令行中输入“CHAMFER”命令，这是执行倒角的基本命令。在大多数CAD软件中，这个命令可以通过菜单栏中的修改选项找到。选择后，系统会提示您选择第一条线或边。

设定倒角距离与角度

在选择了第一条边之后，接下来便是设定倒角的距离和角度。一般的CAD软件都会有一个对话框弹出，允许用户设置倒角的两个参数：即两侧直线于倒角的平面之间的距离，以及倒角角度的大小。这个步骤至关重要，因为它决定了最终的倒角形状。需要确保根据实际设计要求输入合适的数值，比如如果你需要一个45度的倒角，就可以直接设定对应的角度。

选择第二条边

设定完倒角参数后，软件会提示选择第二条边。此时，要仔细确认您选择的边确实是希望倒角的另一个构成部分。这样能够保证两条边可以正确结合形成一个完整的倒角。

应用并调整倒角

完成上述步骤，点击确认应用，CAD软件会自动生成一个倒角。此时，可以通过不同的视图来检查倒角的效果。如果不满意，可能需要调整参数再试一次。有时候，通过调整视图、缩放或者旋转模型，观察到更细节的误差。这是因为某些视觉偏差可能影响到倒角的真实位置，看似精确的模型实际上可能存在微小误差。

验证倒角效果

在确认倒角无误后，还可以借助CAD软件的测量工具进行进一步验证。使用软件的角度测量功能，确保倒角的每个角度都符合设计规格。此外，尽量在完成整个模型之前多次验证，特别是在复杂的装配件设计中，倒角可能因为空间限制或其他组件相交产生意外的结果。

保存和导出

最后一步，即是保存模型和导出适合的格式。如果这是一个需要后续加工的文件，比如3D打印或CNC加工，确保导出的文件格式支持您所需的设备，并且倒角信息良好保留。综上所述，利用CAD执行精确倒角不仅仅是一个简单的工具操作，而是涉及多个环节的综合实践。从合理选择命令、设定参数，到反复验证效果，每个环节都需要用心把控。为确保设计的高效性和准确性，理解每一个操作步骤对最终产品质量的促进作用至关重要。因此，熟练掌握CAD中的倒角技巧，将使您的设计工作更加专业化、标准化。
