本文将详细介绍在CAD（计算机辅助设计）软件中绘制螺旋线的方法，以及涉及的快捷命令，使用户能够更有效率地进行图形设计和建模。

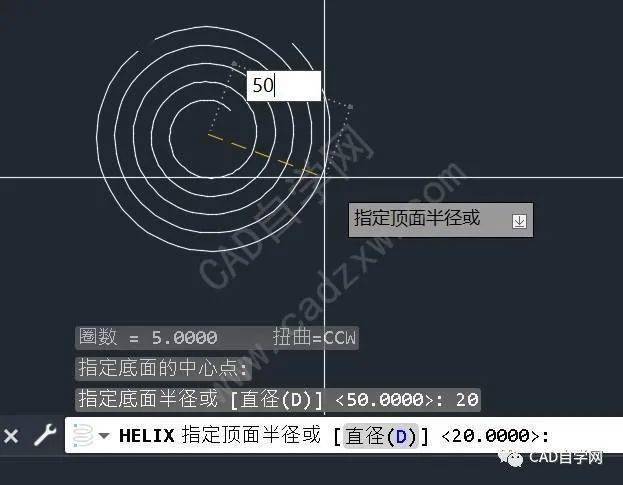

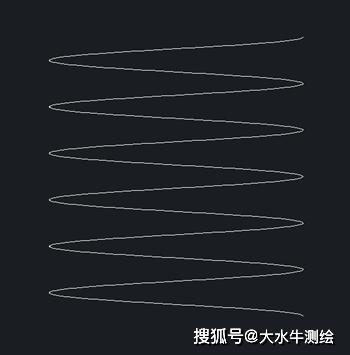

在CAD软件中，螺旋线是一种常见的曲线类型，广泛应用于多个领域，如建筑设计、机械工程和城市规划等。掌握如何在CAD中创建螺旋线，不仅可以提高设计效率，还能为项目增添更多维度和细节。因此，使用快捷命令来简化此过程是非常有益的。首先，创建螺旋线的步骤如下：1. 打开CAD软件并进入绘图界面。2. 使用命令行或菜单栏选择“绘制”选项。3. 从下拉菜单中找到“螺旋”命令。在大多数CAD软件中，可以通过输入***H3:HELIX***命令来快速启动螺旋工具。4. 指定螺旋的起始点，通常是通过鼠标点击绘图区来完成。5. 输入螺旋的参数，包括半径、高度和圈数。这些参数直接影响螺旋的形状和比例。6. 确认并生成螺旋线。在这些步骤中，学习如何调整各个参数对最终结果的影响至关重要。例如，增加每圈的高度会使螺旋线看起来更加陡峭，而减少半径能够让螺旋显得更加紧凑。此外，***H3:圈数***也直接决定了螺旋的复杂程度和长度。为了进一步提高工作效率，我们可以利用一些***H3:快捷键***。CAD提供了一系列快捷命令，使设计过程中不必频繁点击菜单，提升操作速度。例如，使用***H3:CTRL+Z***快速撤销最近的操作，或者通过***H3:SHIFT+滚轮***平移视图，这些技巧都是提高设计流畅性的有力工具。除此之外，CAD中的***H3:极轴追踪***功能也可以帮助用户更精确地定位螺旋的起始和终止点。启用这一功能后，光标移动会自动吸附到特定角度和方向上，从而确保螺旋线的精确性。在完成螺旋线的绘制后，可以通过多种方式对其进行编辑和优化。使用编辑工具调整控制点，改变螺旋的部分段落形态；或是应用不同的***H3:渲染模式***检查螺旋在线框模型与实际表面效果之间的差异。值得注意的是，在一些复杂项目中，还可能需要结合其他几何元素与螺旋线，以形成复杂的三维结构。掌握与这种情况相关的知识，比如运用布尔运算来结合或削减几何形状，是一次重要的能力提升。综合使用CAD软件的不同功能，将有助于用户实现更高效、更具创新性的设计。总结来说，通过掌握在CAD中绘制螺旋线的方法及相关快捷命令，用户不仅能提升绘制效率，更能在各类设计任务中游刃有余。同时，借助现代技术手段，设计人员能够在相对较短的时间内完成高质量的工程作品。不论是在教育领域还是在专业实践中，这些技能都将成为设计师不可或缺的一部分。希望本文内容能为您在CAD的使用上提供一定的指导和帮助，让您的设计工作更加顺利。
