本文概述：在使用CAD进行绘图时，遇到线条长度数字不显示的问题可能会导致工作效率下降。本文将详细探讨该问题的原因，并提供解决方案，帮助用户迅速恢复正常功能。

在日常的工程设计和建筑设计工作中，

CAD软件

是一种不可或缺的工具。然而，在使用过程中，有时会出现线条长度数字不显示的问题。这种情况不仅会让人感到困惑，还可能导致测量结果不准确，影响项目进度。因此，了解这一问题的可能原因并掌握相应的解决办法是非常重要的。首先，造成线条长度数字不显示的一个常见原因是

标注样式设置

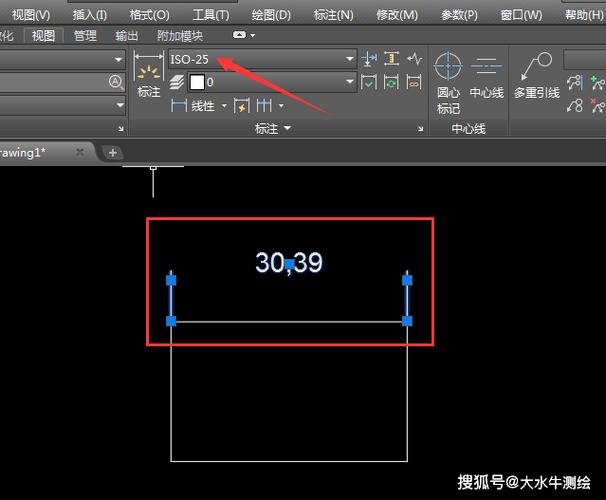

不当。CAD软件允许用户自定义各种标注样式，包括线条的颜色、字体大小等。如果标注的文本过小或颜色与背景相似，就很容易造成数字不可见。要解决这个问题，可以通过打开“格式”菜单中的“标注样式管理器”，检查当前样式的设置，将文本大小调整为合适的比例，同时确保文本颜色与背景有足够的对比度。第二个可能的原因是

图层

设置的问题。有时候，用户可能会无意中将标注对象放置在一个隐藏或锁定的图层上，从而导致线条长度数字无法显示。要解决这一问题，可以在图层管理器中查看所有图层的状态，确保包含长度数字的图层是可见且未被锁定的。除此之外，

视觉样式

的选择也可能影响线条长度数字的显示。在某些复杂的三维绘图环境中，使用的视觉样式会影响到标注的显示效果。例如，在“线框”视图下，有些标注可能不明显；而在“概念”或“真实”视图下，标注则显得更加清晰。切换不同的视觉样式可以帮助检查是否因视图模式影响了标注的可见性。此外，

系统变量

的设置也是需要考虑的因素之一。在CAD环境中，系统变量控制着软件的许多功能。变量DIMASSOC控制着标注关联性的设置，如果其值不正确，可能导致标注无法与几何对象关联，从而在修改对象时无法自动更新显示的长度数字。通常，DIMASSOC的值应设为2，以确保动态关联。如果上述方法都未能解决问题，使用CAD软件的

修复功能

可能是一个值得尝试的方法。大多数CAD软件提供了用于检测和修复文件错误的内建工具，例如“审核”和“修复”命令。这些工具能够识别并纠正由于文件损坏或其他原因导致的异常现象，从而恢复线条长度数字的显示。还有一种更为极端但有时必要的解决方案，即重新安装CAD软件。经过长时间使用后，软件中的一些配置文件可能遭到破坏或丢失，影响到正常功能的表现。重新安装软件可以确保所有默认设置和配置文件恢复如初，通常能解决莫名其妙的显示问题。最后，保持CAD软件和操作系统的更新也是预防类似问题的重要措施。开发商经常发布更新以修复已知漏洞和错误，这些更新可能针对与图形显示相关的问题。在总结上述措施之后，我们可以看到，解决CAD绘图时线条长度数字不显示的问题有多种途径。正确地识别问题源头，并采取相应的解决措施，是恢复正常工作的关键。对于那些经常使用CAD绘图的专业人士来说，培养识别和解决常见技术问题的能力将极大提高工作效率。
