本文概述：本文将详细介绍如何设置CAD尺寸标注样式，并提供一些优化方法，以帮助用户更好地进行图纸的标注，提高设计工作的效率和准确性。

在使用CAD软件进行制图时，

尺寸标注

是其中一个至关重要的环节。它不仅影响到图纸的可读性，也关系到设计信息传递的准确性。因此，掌握如何设置尺寸标注样式以及优化这些设置，对于任何CAD用户来说都是非常宝贵的技能。首先，我们来了解一下什么是

尺寸标注样式

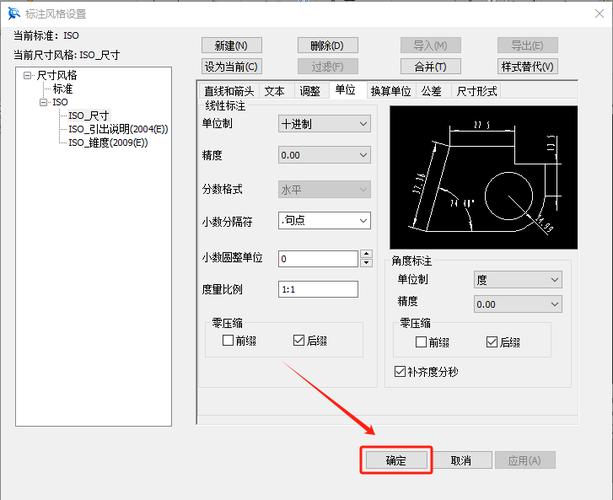

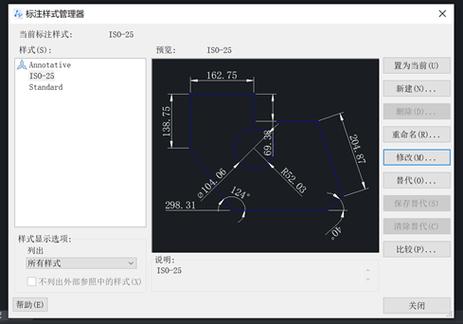

。尺寸标注样式是指定义在CAD中的一整套尺寸属性，包括字体、箭头、线型、颜色等等。这些属性共同决定了图纸上尺寸标注的外观。在AutoCAD中，通过“DIMSTYLE”命令可以调整尺寸标注样式，为不同的项目创建合适的标注。设置尺寸标注样式通常需要考虑以下几个方面：1. **文字样式**：选择适合的字体类型和大小，以确保标注文本的清晰易读。一般而言，Sans-serif字体被认为是在设计中较为标准和易读的选择。同时根据图纸比例调整字号，以保持所有标注在不同缩放级别下仍然可读。2. **箭头样式**：箭头样式的选择同样重要。它通常包括箭头的形状、大小等。常用的形状有闭合填充箭头、开放箭头、点或小圆圈等，具体选择可以根据个人喜好或公司标准进行设置。3. **线型和颜色**：尺寸线及标注线的线型和颜色应该与图纸其他部分协调一致，以避免视觉上的混乱。通常，细实线会用于标注线，而尺寸界限也要清晰明确。颜色的选择应能在背景色上显得突出并易于辨识。4. **单位设置**：根据项目要求设置单位，例如毫米、厘米、英寸等，这直接影响到标注的数值显示。在进行国际项目时，注意不同国家对尺寸单位的标准可能有所不同，因此合理设置此类参数显得尤为重要。以上这些只是基本配置，接下来我们将探讨如何优化尺寸标注样式以提升工作效率。优化的方法可以从以下几个方面着手：- **标准化尺寸样式**：在团队协作或长期项目中，建立一个统一的尺寸标注样式标准是十分关键的。这样可以确保所有设计人员的输出保持一致，同时减少因样式不一致而产生的沟通障碍和误解。- **使用预设样式**：许多CAD软件允许创建并保存尺寸标注样式模板。通过这些模板，可以快速应用此前定义好的样式，大大节省重复设置的时间。- **定期检查和更新**：随着项目需求变化或公司的设计风格演变，尺寸标注样式也需要适时进行更新。这包括适应新的行业标准、调整字体或箭头尺寸以提高可读性以及改变颜色方案以契合最新的视觉设计趋势。最后，在学习如何设置和优化尺寸标注样式时，实践操作是最好的老师。尝试在实际项目中应用所学理论，并根据反馈不断调整，以最终形成最合适的标注习惯和风格。熟练掌握这些技巧，将助力信息更准确地传递，从而确保设计工作的顺利推进。希望这篇说明能为你的CAD标注工作带来实质性的帮助。
