本文概述：在进行工程设计和图纸绘制时，使用CAD软件能够帮助我们高效准确地测量各种区域的面积。本文将详细介绍如何通过CAD测量面积的方法，以及一些计算任意面积的技巧，为读者提供一个全面的指导，以便更好地掌握这项技能。

CAD是一个强大的工具，它不仅仅用于绘制精确的工程图纸，还可以用来进行复杂的面积测量。在使用CAD软件进行面积测量时，首先要了解其基本功能和命令，这将为后续的操作打下坚实的基础。

测量面积的方法

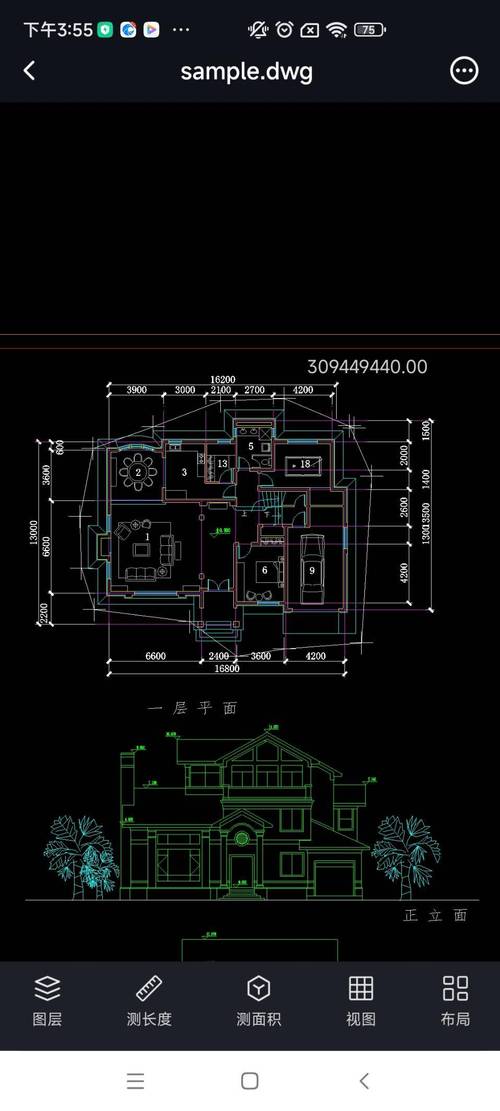

：在CAD中，测量面积通常涉及使用“AREA”命令。这一命令允许用户选择封闭的多边形或者其他已定义的形状，以便快速得出其面积。在CAD软件中，“AREA”命令可以通过输入命令行直接激活，或是在菜单中找到。用户需要注意的是，所选的区域必须是闭合的对象，否则无法计算其面积。虽然有时可能需要手动调整某些细节，但这一命令大大简化了整个过程，使得用户能够在短时间内获得精准的面积值。

计算任意面积的技巧

：虽然“AREA”命令非常有效，但在实际应用中，有时需要计算更复杂或不规则形状的面积。这时候，掌握一些技巧将十分有助于提高工作效率。1. **分割复杂区域**：当遇到复杂形状时，可以将其分解成几个简单几何形状，如矩形、三角形或圆等单元。通过这种方式，每个小区域都可以单独测量面积，然后进行累加。这种方法不仅能减少误差，还能迅速得到结果。2. **使用辅助线**：辅助线在CAD中起到关键作用。当需要测量不规则区域时，可以通过添加辅助线将其分割成可测量的部分。这类辅助线既可以是直线也可以是弧线，具体使用取决于形状的复杂程度。3. **正交模式与捕捉功能**：在测量和绘制过程中，利用CAD的正交模式和捕捉功能可以提高精度。这些功能使得在绘制过程中能够轻松锁定特定点或方向，从而保障测量数据的准确性。4. **使用多段线**：对于非常不规则的形状，可以使用多段线命令（“PLINE”）进行绘制，这样能够确保该区域完全闭合，并能够快速测量所需面积。多段线的灵活性使其成为处理复杂图形的理想选择。此外，了解如何在图层中管理不同的对象也是一种重要技巧。通过合理使用图层，用户可以在视觉上区分不同区域，例如建筑结构与环境景观的区别，从而更便捷地进行面积测量。

优化测量过程

：为了进一步优化测量过程，我们还可以借助CAD中的插件或附加软件。这些工具通常具有更高级的功能，比如自动识别并测量多个不规则区域，同时提供详细的报告和统计信息。此外，通过学习CAD中的编程语言（如AutoLISP），可以自定义命令以适应具体需求，从而提升效率。总结：在使用CAD进行面积测量时，最关键的是熟练掌握基本命令和技巧，并考虑如何合理运用这些工具来应对复杂的测量任务。随着经验的积累，用户将能够轻松应对各种面积测量挑战，并通过不断优化流程提高工作效率。在现代设计领域，CAD软件的能力是无可替代的，掌握其面积测量功能不仅能够提升个人工作质量，还能推动项目整体效率的成功实施。
