在CAD软件中实现图纸的比例缩放是一个基础但至关重要的技能，它可以帮助设计者将实际物体的尺寸准确地转化到图纸上，并根据需要调整视图和图纸的比例，以适应不同的展示需求。

在进行图纸的

比例缩放

时，首先需要充分理解原图的实际尺寸以及希望转换后的显示尺寸。这个过程一般包括几个关键步骤：选择尺度、执行缩放命令、确认缩放比例，以及后续的校验和调整。首先，我们需要明确什么是

比例

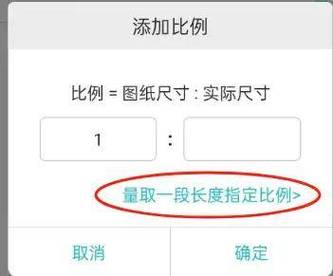

。比例即指图纸上绘制的对象与其实际对象之间的尺寸关系。例如，一个物体在图纸上的长度是2厘米，而它的实际长度是1米，那么此图纸的比例就是1:50。在CAD中设置比例不仅仅涉及简单的变换，而是需要考虑是否符合工程标准或者项目需求。为了使最终输出的图纸能够带来准确的信息传递，了解尺度和比例的基础非常重要。然后是选择合适的

尺度

。在CAD环境中，可以通过使用“视口”功能来对图纸进行缩放，从而得到不同的展示效果。视口是指在布局空间内用于查看模型空间的一种窗口，通过调整视口的比例，可以实现在不改变实际模型尺寸的情况下改变图纸的显示方式。我们的目标是确保观测者能够以最直观的方式理解我们想要表达的信息。接下来是执行CAD中的

缩放命令

。在大多数CAD软件中，例如AutoCAD，用户可以使用缩放工具来调整对象的大小。具体操作通常是选择要缩放的对象，指定基点，然后输入相应的比例因子。注意在输入比例因子时，需要确保比例的正确性。例如，若需将一个原本为1:1的图纸缩小到1:2，则需要输入0.5作为比例因子。这一过程需要特别注意基点选择的合理性，确保缩放后对象的位置仍然符合设计要求。完成缩放之后，必须对成果进行

确认

。这一步骤主要是通过观察和量度检查刚才缩放的对象或图纸是否符合预期。同时，还可以通过标注尺寸来辅助确认，对有标注的部分重新计算，如果标注显示的数值与实际比例相符，则说明缩放成功。否则，需要重新审视之前的操作步骤，并做出必要的调整。在整个过程中，可能还会遇到诸如文字信息、标识符号等元素在缩放后出现不一致的问题。此时，就需要对这些元素单独进行调整。使用CAD软件自带的文字编辑器或相关工具，可以帮助我们进一步完善图纸上的细节表现。最后，为了确保图纸在不同情境下都保持其有效性，可以采用一些增强技巧，如设置

块引用

、应用动态特性等。这些高级技术应用可以在某些复杂设计场景中发挥更大的灵活性，让设计者在处理多种比例图纸时游刃有余。总之，通过合理运用CAD中的比例缩放技术，可以大幅简化设计过程并提高效率。熟悉这些基本步骤及其背后的原理，不仅能帮助设计者制作更加专业的图纸，也能让他们在面对不同工程需求时迅速响应，提供精确的解决方案。尤其是在建筑设计、机械制图等领域，掌握比例缩放的核心技巧将为设计质量和沟通效果保驾护航。
