本文概述：在使用CAD软件进行绘图设计时，常常会遇到对象无法进行偏移的问题。这种问题可能源于多种因素，比如对象属性设置不当、图层锁定或是系统变量配置错误等。本文将详细探讨这些可能的原因，并提供相应的解决方法，以帮助用户在设计过程中更流畅地完成任务。

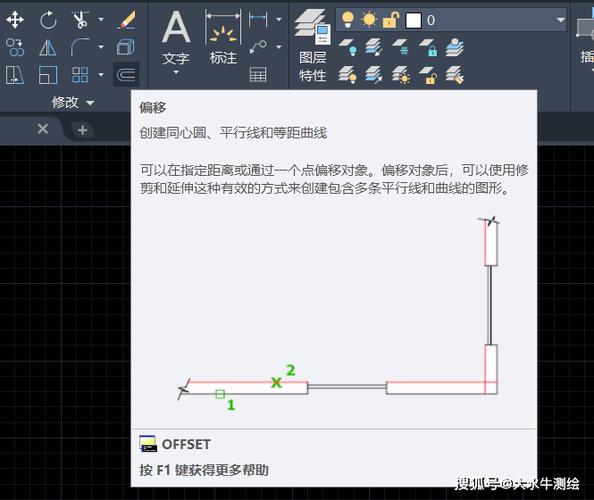

在**CAD软件**中，偏移是一种非常常用的操作，通过偏移可以轻松创建平行线、多边形和其他图形。然而，有时候你会发现某些对象似乎对偏移命令无动于衷，这通常让人感到困惑并影响工作效率。首先，我们需要明确这个问题的几个潜在**原因**。

对象类型

首先要检查的是对象的**类型**。有些对象，例如图块（Blocks）或者某些动态对象，由于其特殊的属性和行为，不能直接被偏移。在这种情况下，你可能需要先对这些对象进行**炸开**（Explode），将其转换为可编辑的基础线条或图形，然后再尝试偏移。此外，对于某些特定类型的对象，如参考（Xrefs）或外部图元，可能需要以另外的方法处理，比如解除绑定后重新插入图纸。

图层状态

检查对象所在的**图层**是否被锁定是另一个重要步骤。如果对象的图层被锁定，就不能对其进行任何编辑操作，包括偏移。在CAD中，图层管理功能至关重要，因为它能够帮助用户组织和控制不同部分的项目。在偏移之前，确保要操作的对象所在图层是**解锁**且可编辑的状态。

对象属性

对于不同对象而言，其具有的特性也可能会影响偏移操作。一些对象可能具有**非编辑属性**，这意味着即使没有在锁定的图层上，这个对象本身也不能被修改。通过右键单击该对象并选择“特性”来查看其具体属性，确保没有启用限制编辑的选项。

系统变量

CAD软件中的某些**系统变量**直接影响着偏移命令的行为。例如，“OFFSETGAPTYPE”这个系统变量控制偏移时对于缺口的处理方式。如果此变量设置不当，也会导致无法正常偏移。调整系统变量需要一定的专业知识，建议在编辑前查阅相应的帮助文档。

偏移距离

最后，偏移**距离**的设定也是一个关键点。有时输入了一个过小或过大的值，会让偏移结果难以察觉甚至出现错误。在输入偏移距离时，确保这是一个合理的数值，并结合实际的绘图需求。

解决方法

针对上述问题，可以采用以下**解决方法**：1. 对于不能偏移的图块，先使用“炸开”（Explode）命令分解其成分。2. 检查对象所在图层是否被锁定，若是，则在进行操作前解锁。3. 查看并调整对象的属性，确保其未设置为不可编辑。4. 重新配置相关系统变量，必要时还可以重置CAD软件的默认设置来排除异常。5. 确认偏移距离是否合理，与实际图纸要求保持一致。经过这些步骤，基本可以排查并解决大多数对象无法偏移的问题。通过对CAD的深入了解和熟练掌握，能够更好地利用其强大功能服务于设计工作。在日常应用中，良好的习惯和经验积累亦能帮助快速解决类似问题，提高工作的效率和质量。
