本文将详细介绍如何设置CAD窗户的多线操作，帮助用户更好地掌握这一技巧，以便在工程图设计中实现精确和高效的效果。

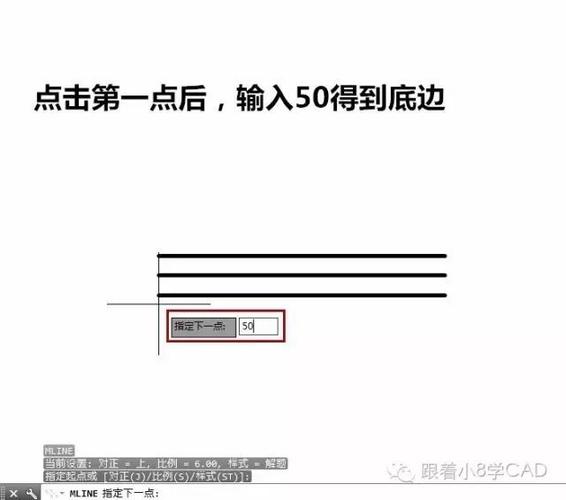

在使用CAD软件绘制建筑平面图时，窗口是一个常见又重要的元素。为了能够清晰地表现窗口的结构及其位置，许多设计人员会选择使用**多线**功能。这种方式不仅提高了窗口表达的精确性，也能使后续的编辑和调整更加便利。本篇文章将探讨如何在CAD环境中有效设置窗户的**多线**，并提供一些实践建议。首先，我们需要了解CAD中的**多线**概念。在CAD中，多线是一种图形对象，它允许用户通过一次操作画出多条平行线，这些线能够根据用户设定的距离和样式彼此相对排列。为窗户创建**多线**有助于定义窗框、玻璃、密封圈等不同的构造层次，使得窗户在图纸上显得更加立体且易于辨识。进行窗户多线设置的第一步是定义多线样板。样板是多线的基础参数配置，在样板中可以设定多线的层数以及每一层之间的距离。具体步骤如下：1. 打开CAD软件，进入主界面后选择“工具”菜单。2. 在工具菜单中找到“**多线样板**”选项，并点击打开。3. 在弹出的多线样板对话框中，可以看到当前已有的样板列表。此处可以选择已有样板，也可以点击“新建”按钮来创建新的样板。4. 在新建样板时，定义每条线相对于参考线的位置和距离非常重要。这关系到窗户的构造层次。例如，窗框和玻璃线必须间隔一定的距离，以反映现实中的物理尺寸。创建完样板后，即可开始绘制窗户的多线。在CAD中执行多线绘制操作的方法如下：1. 点击“绘图”菜单，选择“**多线**”命令。2. 根据实际需求选择合适的多线样板，然后指定起点。3. 继续确定终点，随即CAD会自动按照所选样板生成多线。在实际工程图中，多线的应用还要考虑图纸的比例与细节展示。在处理窗户细节时，有几项设置非常关键：- **窗框厚度**：窗框线的粗细直接影响着图纸的美观和易读性。在多线样板中，可以针对窗框线设置不同的颜色和线型，以区分其他构件。- **玻璃线透明度**：为了简洁化图纸，同时保留对实物的贴近感，可以为代表玻璃的多线层赋予较高的透明度。- **层次显示**：当窗户包含多个层次（如双层玻璃或防盗网），确保这些内容通过多线逻辑准确展现则显得尤为重要。合理利用h3标签对该方面的关键名词标注，可增强传递信息的效率。在整个设置过程中，务必保持图纸整洁。避免过多的重复和冗余线条。而且，为了确保所有设计都符合建筑规范，可以周期性地复查多线参数，与实际工程需求相匹配。通过以上步骤，我们不仅实现了窗户多线的基本设置，还为后续的编辑和调整打下了坚实的基础。同时，使用多线功能还方便了整体项目图纸的管理，提高了团队沟通的效率。在结束前，希望对窗户多线有进一步兴趣的用户可以探索CAD的更多高级工具和插件，这些资源能够提供额外的定制化功能和设计提升，让你的工程能够在效率和质量上再上一层楼。
