本文概述：在CAD中设置中心线是绘图过程中常见的需求，通过合理的方法和步骤，可以轻松实现这一效果，以下将详细介绍如何在CAD中画中心线的教程。

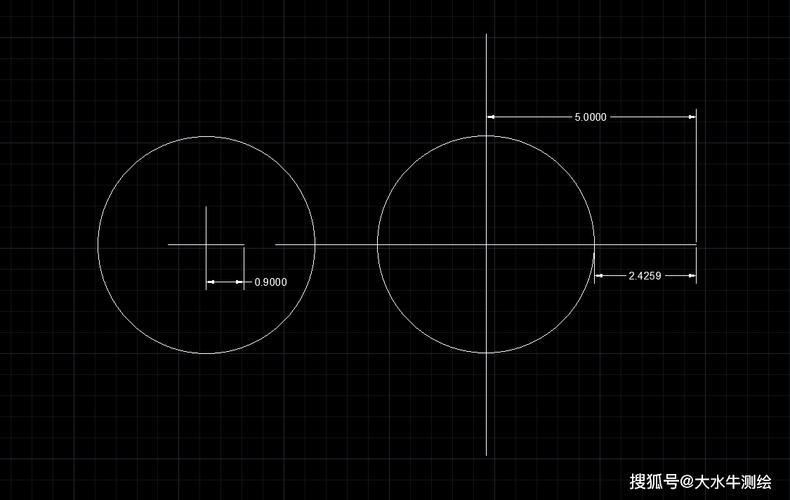

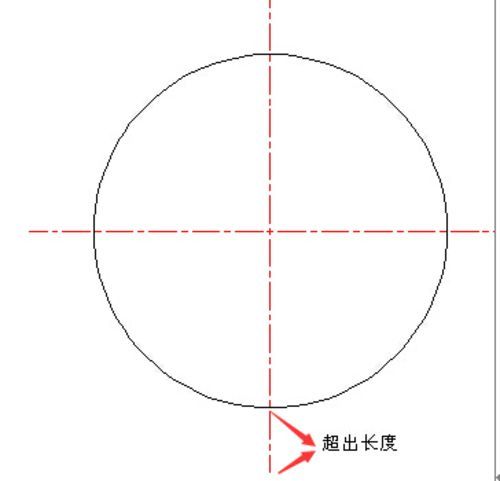

在计算机辅助设计软件（CAD）中，**中心线**的设置与使用是非常重要的部分，尤其是在机械、建筑及工程制图中。**中心线**通常用于表示对称对象的中心或某些结构件的轴承位置。在CAD中，这一功能使设计更加精准明确，同时也提高了工作效率。接下来，我们将一步步讲解如何在**CAD中设置中心线**。首先，打开你的**CAD软件**，点击工具栏中的“新建”来创建一个新的图形文件。如果已有图纸需要修改，可以直接打开已经存在的文件。在确保图层设置正确后，我们就可以开始设置并绘制**中心线**。要在CAD中插入**中心线**，最简单的方法是使用软件自带的**中心线命令**。在AutoCAD中，这个命令可以通过输入“CENTERLINE”来启动。执行该命令后，你需要选择两条边界线或者一个圆和它的外框，这样软件会自动计算出并绘制出它们之间的**中心线**。除了上述方法，还可以通过手动方式绘制**中心线**。首先，我们可以选择合适的**中心线图层**。如果没有特定的图层，可以自行创建一个新的图层，并将其命名为“Centerline”。确保选定的图层线型为“CENTER”，这通常是点划线样式，能很好地表示中心线的特征。这种线型可能需要先在CAD的样式管理器中进行加载，然后在图层属性管理器中分配给“Centerline”图层。接下来，选择直线命令（LINE），在视图中找到希望绘制**中心线**的位置，点击确定起始点和终点。此时，直线看起来可能仍是连续线，不用担心。在“特性”工具栏中，可以调整线宽、颜色等属性，确保线型确实应用了“CENTER”。为了更精细地调整**中心线**的显示效果，可以通过改变全局比例因子（LTSCALE）来做到。当**中心线**的点划线显示得过于密集或稀疏时，调整这个因子能够解决问题。输入命令“LTSCALE”并设定一个适当的值，比如说0.5或2，根据实际显示效果做适当微调。另一种使用中心线的情况是在复杂模型中，比如齿轮、螺母等多边形中心轴的标识。对于这种情形，可以利用镜像或阵列工具来帮助准确定位**中心线**。在这种情况下，首先选择你需要标识对称的几何体，然后使用镜像功能，以对称轴作为镜像线，生成相应的**中心线**。此外，AutoCAD还提供了一些插件和扩展工具，它们能够让添加**中心线**的过程更加简便。例如，一些第三方工具包专门为机械制图提供了增强的**中心线**功能，支持更复杂的**中心线**样式和智能调整。在完成**中心线**的设置后，不妨检查整个图纸的其他元素是否与之协调，包括其他线型、标注以及整体布局。确保所有细节都符合行业标准和客户需求，是成功完成一份设计图的关键。总而言之，**在CAD中设置中心线**不仅仅是简单的操作，它涉及多个方面的选择与设置。从基本工具到进阶插件，每一个步骤都影响最终呈现的质量。在使用这些功能时，了解其背后的原理和不同应用场景下的最佳实践，将大幅提升CAD工作的效率和作品的专业度。
