本文概述：在计算机辅助设计（CAD）中，点的样式通常是为了提高图纸的可读性和美观度。通过对点样式的精细调整，可以将工程图中的信息更直观地传达给查看者。这篇文章将详细说明如何在CAD中优化点的样式，包括工具的选择、参数的设置以及常见问题的解决方法。

在CAD软件中，

点

是基本的几何元素之一，它们可以代表各种实际的事物，如定位标记、测量参考或者其他相对较小但重要的信息表述方式。优化这些点的显示形式，不仅能提升用户体验，还可以提高工作效率，尤其是在复杂的工程图中。首先，选择合适的

工具

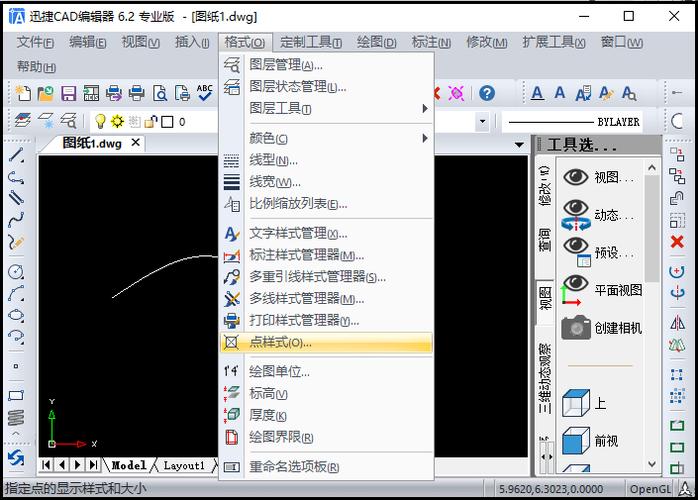

是进行点样式修改的基础。在大多数现代CAD软件中，都提供了一套完整的工具来定义和修改点的样式。例如，AutoCAD允许用户使用命令行输入或通过界面菜单来访问“点样式”对话框。在这个窗口中，用户可以调整点的形状、大小以及显示的具体模式。 接下来，需要明确调整点样式的

参数

。常见的点样式参数包括形状、大小和颜色。形状方面，CAD软件一般提供多种选择，如圆点、方块、十字、加号等。选择哪一种取决于项目需求和个人偏好。对于大型项目，可能倾向于使用较为简单明了的形状，以减少视觉干扰。同时，也应考虑到打印出的效果，确保在纸质版中清晰可辨。针对点的大小，一般需要根据实际比例进行调节，尤其是当涉及到不同的缩放比例时。在某些情况下，设置一个绝对尺寸可以保证在放大或缩小时点的样式一致，从而达到最佳的视觉效果。但要注意的是，若点过大可能会遮挡其它重要信息，过小则难以观察，这就需要不断测试与调整，以便找到最佳的平衡。

颜色

的选择同样重要。在一些CAD程序中，默认的点颜色可能并不适合当前的背景色或整体的色彩搭配，因此手动调整显得必不可少。例如，在深色背景下，浅色或鲜艳的点颜色会更加突出，而在浅色背景下则相反。合理选择颜色组合能够增强点的可视性，使之在图纸中被快速识别。此外，有一些高级选项可用于进一步优化点的样式。如使用不同的图层管理点的显示特征，即可通过打开或关闭不同图层来控制点的显隐性。这在处理多重信息层次的设计项目中特别有用。也可以利用自定义的符号库替代默认点符号，为项目提供独特的风格。在实践操作中，

常见问题

包括出现在不同设备上显示不一致、图层相互覆盖导致点丢失等。为了解决这些问题，可以从以下几方面着手：确保所有文件都已按照预定标准保存；使用统一的模板来规范样式；在不同设备上进行测试，调整分辨率及其他相关设置，以保持一致性。总结来看，通过科学的方法调整CAD中的点样式，不仅可以使我们的工程图更加井井有条，还能有效提高团队协作的效率。不同的项目可能需要特定的样式，只有在不断实践中，我们才能掌握其中的技巧并灵活运用。优化点样式不仅关乎美观，更涉及到如何高效传达信息，这无疑是每位CAD制图员需要掌握的重要技能。
