本文概述：在CAD软件中，图纸的线条优化对于提升图形的清晰度具有重要意义。通过调整线宽、使用分层管理、选择合适的图层颜色以及运用合理的字体等方法，可以有效提高CAD图纸的可读性和展示效果。

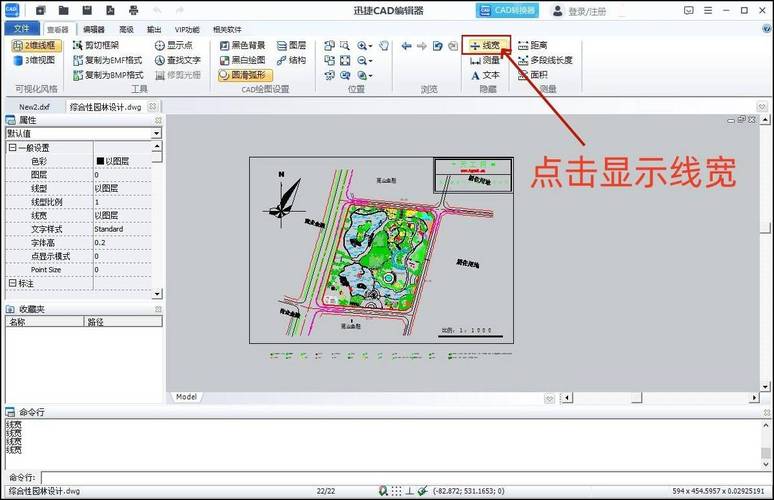

在现代设计和工程领域中，**CAD**（计算机辅助设计）已成为创建设计图形的标准工具。然而，对于许多用户来说，如何确保CAD图纸在不同设备上都能显示出理想的**清晰性**是一项挑战。为了优化CAD图纸的线条并使图形更为清晰，我们可以采取以下几个关键步骤和策略。首先，调整不同对象的**线宽**是改善图像清晰度的重要方法。在CAD中，通常有默认的线宽设置，但这些设置并不总是满足特定项目的需求。因此，根据设计需求，手动调整线宽以突出重点部分和简化次要细节，是优化显示效果的基础。例如，对承重墙可以使用粗线，而将次要结构用细线表示，这样可以使观者一目了然地识别出图纸中的核心信息。其次，利用**分层管理**来整理和区分图纸上的不同元素。在复杂的CAD图纸中，各种元素往往混杂在一起，这很容易导致视觉上的混乱。通过将相关元素分组到不同的图层中，设计师可以更加高效地控制哪些元素需要显示或隐藏，从而避免信息过载。此外，通过合理命名图层和使用图层锁定功能，可以进一步提升工作效率。此外，选择合适的**图层颜色**也是提升图纸清晰度的有效手段之一。在设计过程中，颜色不仅用于美学表现，更承担着信息传达的职责。为了增强对比度和视觉分辨率，设计师应选择高对比度的颜色组合，确保不同元素能够快速被识别。特别是在黑白打印或光线较差的环境下，高对比度的颜色能极大程度地增加可读性。一个常被忽视却同样重要的方面是字体选择与应用。使用合适的**字体**不仅能提升图纸的专业感，还能增强信息的传递效率。建议选择易于阅读并在小字号时依然保持清晰的字体，例如Arial或Calibri。此外，注意文字排版，避免文字与线条、图形重叠，以免影响图纸的整体观感。在上述所有步骤之中，定期审查和测试你的设置尤其重要。每个项目可能拥有其独特的要求，因此在开始一个新项目之前，确保你的线宽、颜色、图层设置和字体均符合项目需求是必不可少的。定期进行这样的“健康检查”将帮助你及时发现潜在问题，在困扰出现之前就预先解决它们。最后但同样重要的是，借助一些CAD软件的高级功能，例如**打印预览**和导出设置，可以在最终打印或发布之前，多次检查图纸的清晰度和外观。这些工具允许设计师模拟不同设备和介质上的实际显示效果，以确保无论在哪种条件下，图纸都能保持最佳状态。总之，通过系统性地优化线宽、管理分层、合理选择图层颜色、运用合适的字体，再加上不断地检查和调整设置，CAD图纸的清晰度和专业性确实能够显著提升。这些策略不仅保障了信息传递的准确性，也提升了图纸的整体质量，使其不仅仅是技术文档，更是设计沟通的重要媒介。
