本文概述：CAD中的“炸开”命令是一种重要工具，能够将复杂的图形分解成更简单的组成部分，为后续编辑和修改提供便利。在这篇文章中，我们将详细探讨如何使用该命令以及其应用场景。

在计算机辅助设计（CAD）软件中，“炸开”命令是一个常用功能。它允许用户将组合在一起的复杂实体拆解为独立的单元，使得对这些单元进行单独的编辑成为可能。这一功能在许多设计场景中都有重要应用，尤其是当需要对某个对象进行局部调整的时候。首先，我们来了解一下CAD中“炸开”命令的基本作用。当我们在CAD中绘制时，经常会创建一些组合对象，比如块、组等。

块

是指多个元素组成的单一对象，它们可以重复使用，且所有副本都保持一致。而

组

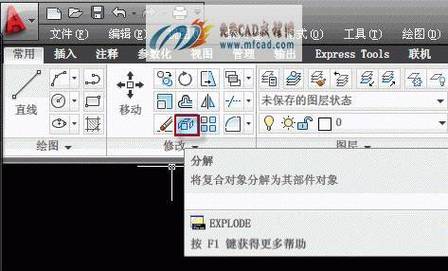

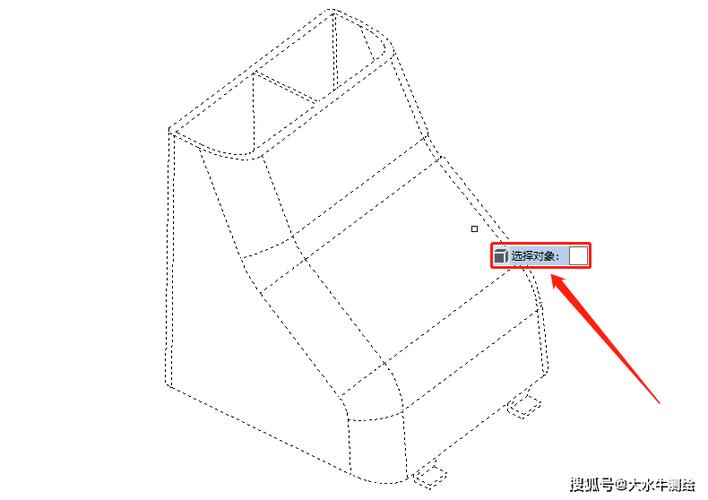

则是为了方便操作而临时组合的一批对象。在某些情况下，你可能希望对其中的某个元素进行单独的修改，这时就需要使用“炸开”命令。使用“炸开”命令非常直观。在CAD软件中，通常有两种方式来执行这一命令：通过菜单选项或者键盘命令。最**常用**的方法是直接在命令行输入“EXPLODE”。当你敲入这个命令并按下回车键后，系统会要求你选择要炸开的对象。在选择对象后，程序会自动将其拆解为

基础元素

。这些元素可以是线段、弧、圆或其他几何形状。值得注意的是，“炸开”命令不会影响对象的原始属性，比如线型和颜色等，只是改变了其结构，使每一个基础元素变得可独立编辑。这一命令在实际工作中有着诸多应用。例如，当你从外部资源导入了一些块，但发现其中某个组件需要局部修改，而不是整体替换时，“炸开”命令便派上用场。通过炸开块，你可以轻松地对其内部元素进行调整，而不影响其他部分。同理，如果你正在处理一个复杂的组，并希望调整其中的某些元素，炸开命令也是十分有效的选择。然而，在使用“炸开”命令时也应谨慎，因为一旦炸开，之前的组合关系就会消失。这意味着你将失去一次性移动或复制整个对象的能力。因此，在决定炸开前，应确保已经完成原始对象的所有必要操作，或考虑先保存一个备份。值得注意的是，并非所有对象都可以被炸开。例如，一些高层次的实体，如注释对象或特殊的三维实体，有时无法通过炸开命令进行分解。在这种情况下，用户需要寻找其他的编辑方法，比如使用特定的编辑工具或重新创建所需元素。除了传统的使用方法，“炸开”命令还可以结合其他功能使用，以提高效率。例如，可以首先使用过滤器功能选择一组特定类型的对象，然后快速进行批量炸开。此外，可以与脚本或宏结合，自动化处理大规模对象的炸开与后续编辑，这对于那些需要频繁调整大型项目的用户来说尤为有用。总而言之，CAD中的“炸开”命令是一种灵活且实用的工具，为用户在处理复杂图形时提供了更大的自由度。当你掌握了这一命令的使用技巧后，不仅能提高工作效率，还能更好地应对各种设计挑战。通过合理运用这一功能，你将能够轻松驾驭从简单到复杂的设计任务，为创造出高质量的成果奠定坚实的基础。
