本文概述：CAD软件作为一种强大的设计工具，常用于创建、修改和优化设计图纸。自动描线功能可以快速将导入的图像转化为可编辑的矢量线条，提高工作效率并减少人工操作误差。实现这一功能需要结合图像处理技术与CAD编程知识，通过识别图像中的边缘和轮廓，将其转化为CAD格式的线条。

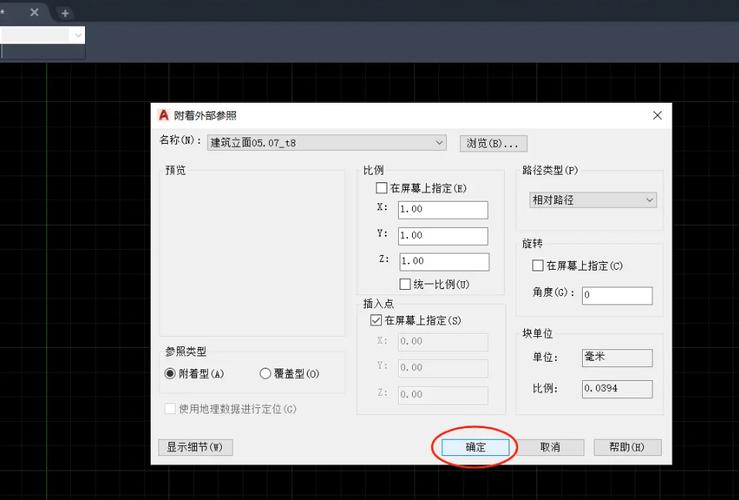

实现CAD导入图像的自动描线功能，首先需要理解这项任务的**复杂性**。典型的流程包括图像输入、边缘检测、线条提取，以及最终的CAD转换。这些步骤需要高度的协调，并运用不同领域的技术，如计算机视觉、机器学习和CAD编程。为了将图像转换为CAD中有意义的**矢量线条**，我们必须首先执行图像预处理。这一步非常重要，因为它影响后续的边缘检测效果。预处理通常涉及灰度化、去噪和增强对比度。灰度化是必要的步骤，因为大多数边缘检测算法运行在单通道图像上。去噪则通过滤波器如**高斯滤波器**来平滑图像，从而减少干扰。最后，**对比度增强**可以帮助突出图像中的边界及细节部分。接下来我们进入边缘检测阶段。在此阶段，我们利用诸如Canny或Sobel算子等边缘检测算法。这些算法可以有效地识别出图像中的边缘。选择合适的算法时，应考虑图像的特性以及希望保留的细节程度。例如，Canny算子以其精确度和良好的噪声抑制能力被广泛使用。成功的边缘检测将在输出图像中仅包含那些明显的边缘，这些边缘将成为勾画CAD线条的基础。完成边缘检测后，下一步是**轮廓提取**。这一步旨在从已经标注的边缘中找到闭合的形状或路径，这些就是轮廓。OpenCV库提供了强大的函数来提取轮廓，比如findContours。这些轮廓信息可以直接用于生成矢量形状，这些形状进一步转化为CAD格式。一旦我们拥有了清晰的轮廓数据，就需进行**矢量化**处理。这一步将这些轮廓转化为矢量图形，通常以DXF或DWG格式保存。矢量化不仅要确保准确地描述轮廓，还需保证线条的平滑度和连接性。这里可以应用拟合算法如多项式拟合，或者更复杂的方法如样条插值，以获得更自然的线条外观。在整个过程结束后，将其输出到CAD软件中，可以使用CAD API或脚本语言来自动化这一流程。常用的软件如AutoCAD和SolidWorks均提供强大的API支持，可用于导入矢量文件并创建相应的**草图**。写脚本时，需要仔细规划如何将每个轮廓转化为实际的CAD元素，如线段、弧或曲线。同时，也要考虑如何管理层次结构，以便于后续编辑和修改。实现自动描线功能，除了技术上的挑战，还必须考虑用户体验和接口设计。一个成功的系统应该允许用户轻松加载图像、设置参数（如边缘检测敏感度）、查看中间结果，并最终得到清晰的CAD绘图。此外，系统应具有一定的智能，能够根据图像内容建议最适合的参数设置。最后，测试和优化环节至关重要。在部署之前，应对系统进行广泛的测试，以评估其对各种类型图像的表现。同时，通过不断迭代、调整参数以及改进算法，达到最佳性能和用户满意度。综上所述，通过图像预处理、边缘检测、轮廓提取、矢量化及最终的CAD转换，我们可以实现CAD导入图像的自动描线功能。这一过程充分展示了现代技术在提升设计效率方面的潜力。
