本文概述：在CAD中绘制与两个圆相切的圆弧是一项常见但复杂的任务，需要结合几何理解和软件操作技巧。通过合理应用CAD工具，用户可以准确地创建满足特定设计需求的圆弧，与已有的两个圆实现完美切线连接。

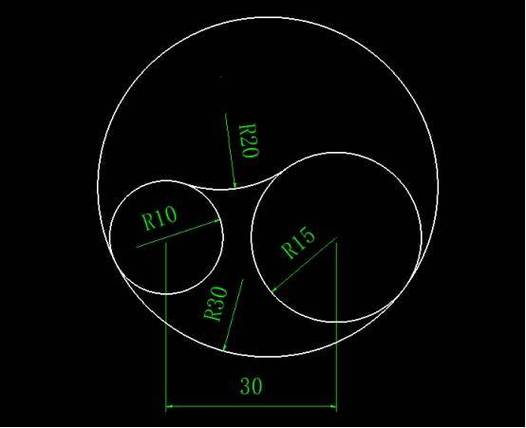

在计算机辅助设计（CAD）软件中，绘制一个与两个圆相切的**圆弧**通常涉及几个步骤和工具。这一过程不仅考验用户的几何知识，还需要掌握CAD软件的各种功能。无论是用于机械设计、建筑制图还是产品设计，能够熟练绘制这样的圆弧会极大提高你的设计精度和效率。首先，你需要明确两个圆的中心点和半径，这会帮助你确定每个圆的数学表达式。在CAD软件中，你通常可以通过选择圆特征来查看这些信息。如果这些圆已经存在于你的设计环境中，可以直接使用其属性进行下一步操作。反之，如果需要新建圆，可以使用软件中的“圆”命令输入中心点坐标和半径来生成。一旦确认了两个圆的细节，接下来要考虑的是如何定义圆弧的**切点**。通常情况下，一个圆弧可以被定义为从起始点到终止点的一段圆周，同时拥有一个固定的半径。为了确保这个圆弧与两个圆都相切，必须在圆弧的两端设置切点。利用几何原理，两个切点会成为决定圆弧路径的重要因素。在许多CAD软件中，如AutoCAD或SolidWorks，提供了专门的工具来处理这种情况，例如“圆弧命令”中的“切线选项”。当选择此选项时，你可以分别指定两个圆，并根据某种约束条件自动生成一条与两者相切的圆弧。这里的关键是仔细观察软件提示并正确输入所需的约束参数。如有必要，可以先通过手算或者图纸草画来预估出初步的弧线形态。接着，要对生成的圆弧进行检验和微调。在保证弧线切点正确的基础上，有时候可能会需要进一步调整弧的半径或位置，以确保其符合设计的总体要求。此过程也可能涉及使用其他功能，如**移动**工具及**修改**命令，通过调整圆弧的位置和形状达到最佳效果。值得注意的是，某些CAD软件提供了一种自动化的解决方案，即通过编程手段生成切线圆弧。这种方法虽然技术门槛较高，却可以快速和精准地创建复杂的圆弧结构。通过编写脚本或利用API接口，可以将重复性工作简化，大幅提升工作效率。最后，当你对圆弧的形态感到满意后，可以将其作为图层保存，以便在后续设计中引用。不仅如此，将圆弧和相关圆设置为不同的图层还可以方便后期编辑和批量操作。这种做法在大型设计项目中特别有效，因为它帮助你更好地管理复杂图纸结构，提高整体可视性和图纸的组织性。总结来说，绘制与两个圆相切的圆弧在CAD中是一项需要细致和技巧的任务。通过合理利用软件工具和结合些许的编程技术，设计者可以轻而易举地实现这一几何结构。而在实际操作中，重点词如“**圆弧**”、“**切点**”、“**移动**”、“**修改**”等功能至关重要，它们决定了最终设计的质量和精准度。
