本文将为您提供一份详尽的指南，帮助您有效地使用CAD软件来进行门窗的绘制，从基本操作到高级技巧，让您能够更加自如地在软件中设计并实现您的创意。

在开始之前，首先要确保您已安装适合的**CAD软件**。许多软件提供商提供了试用版，您可以尝试不同的软件以找到最适合自己需求的版本。一旦安装完成，请简单浏览一下软件的用户界面，熟悉菜单和工具栏的位置，这样能更容易快速上手。

基本设置

是开始任何项目的重要步骤。在启动CAD软件后，首先要创建一个新的文件，并选择合适的工程单位（如毫米或英寸）以便于标准化您的设计数据。这一步对于后续的尺寸标注尤其重要，可以避免在实际施工过程中的误差。

绘制墙体

是构建门窗设计的基础。选择直线工具，根据建筑平面图绘制出墙体的轮廓。可以使用软件中的“捕捉”和“锁定”功能来确保线条精确对齐。此时不必过于细致到门窗的位置，只需框定整体的外形结构即可。在确定了墙体之后，接下来是

定位门窗位置

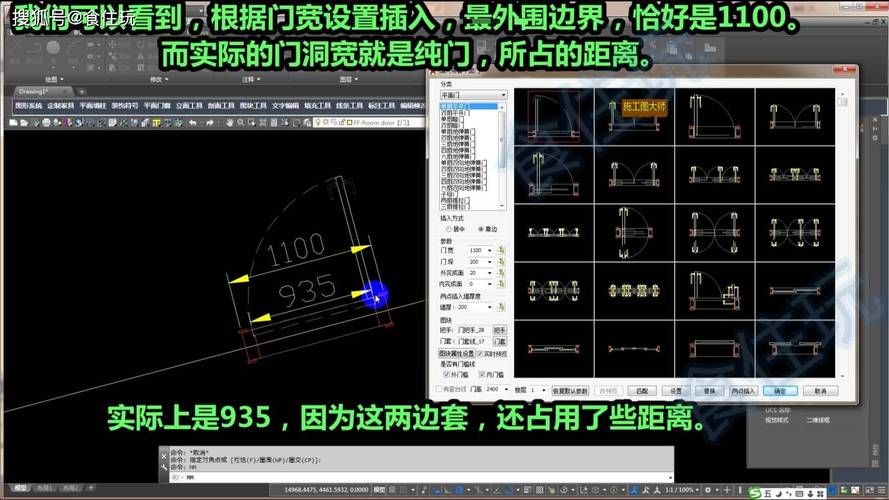

。通常的做法是在墙体上预留相应的开口。在CAD软件中，可以通过矩形工具或多段线工具来勾勒出门窗的大致位置，同时使用标尺工具精确测量每个开口距离，以达到设计要求。对于门的设计，首先应用门模块或者直接绘制一个矩形表示门的区域。接着，在CAD软件的对象属性中设定好门的具体尺寸，如高度和宽度。大部分现代CAD软件都允许您模拟门的开启方向，通过添加一个弧线或旋转符号来表示门的开启方式。窗户的设计则通常包括玻璃面板和框架的细节。可以使用分割工具进一步细化窗户的设计。例如，您可以将一个大的矩形分成几个小块，代表窗格，再使用圆形工具添加拉手或锁具的细节。

玻璃材质

的渲染也是CAD软件的一大亮点之一，使得设计更加逼真。除此之外，一些CAD软件还提供了快捷的门窗库，供拖放使用。这些预生成的模块能显著减少设计时间，并保证符合建筑规范。但注意有些情况下，需要自行调整这些模块以满足特殊设计需要。

细节调整

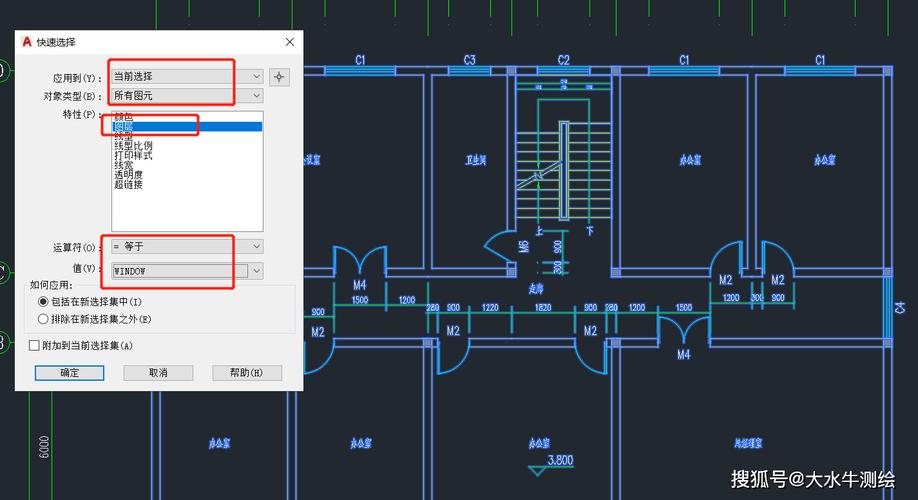

是增强设计专业感的重要环节。比如，通过阴影效果来展示立体感，或者应用不同类型的线条来区分各个结构元素。同时，记得为各个对象赋予图层，以方便后续修改和打印。许多CAD软件允许用户自定义图层颜色及线型，这样可以让复杂的设计稿更加清晰易读。

标注功能

极其关键，它不仅使设计更加专业，还能确保施工人员正确理解设计意图。在CAD软件中使用智能标注工具，将每个门窗的尺寸、材料以及其他必要信息标示在合适的位置。最后，不可忽视的是软件的

导出选项

。完成设计后，通常需要将文件保存为通用格式（如DWG或PDF），以便与他人分享或用于实际施工。当导出PDF时，建议检查页面比例和布局，确保输出结果与设计一致。通过以上步骤，相信您已经掌握了使用CAD软件绘制门窗设计的基础流程。随着经验的积累，您会发现越来越多的技巧和功能，帮助精进您的设计能力。无论是初学者还是经验丰富的设计师，希望这篇指南都能为您带来实用的参考价值。
