本文将详细说明如何在CAD中对多段线实现平滑效果，探讨方法步骤以及相关技巧，以提高图纸的工作效率和视觉效果。

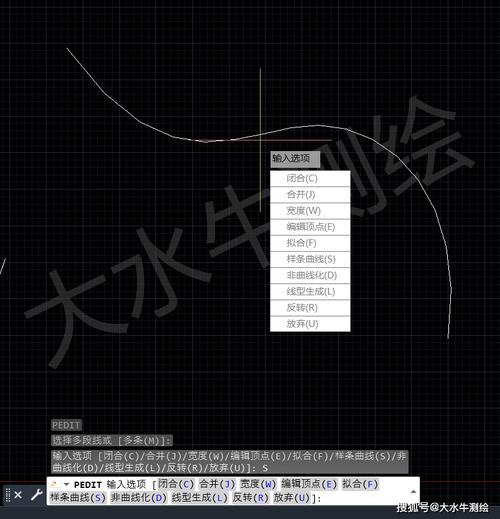

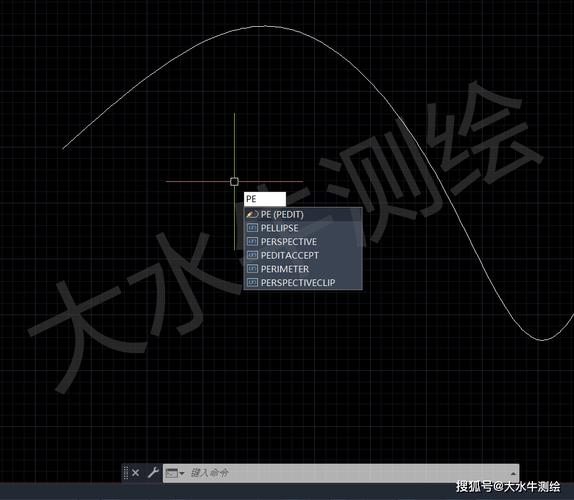

在计算机辅助设计（CAD）软件中，多段线是一种灵活强大的工具，可以用于绘制复杂的形状。这些**多段线**由直线段和弧段构成，能够通过增加节点来进行编辑。然而，有时候我们需要让这些线条变得更加流畅或具有**圆滑**的外观，这是可以通过一系列功能来实现的。首先，了解在CAD环境中实现多段线**平滑**效果的意义是很重要的。由于工程设计图纸常常要求高精度和专业性，视觉上的流畅不仅能改善设计质量，还能够提供更有效的沟通。在建筑设计、机械设计等领域，一个精确且美观的图纸能够帮助设计师向客户或者施工队传达更多的信息。实现多段线**平滑**效果的第一步，是理解CAD中的多段线命令。通常情况下，你可以在CAD中使用命令行输入“PLINE”来启动该命令，然后根据提示绘制所需的多段线。当这些线被创建后，你可以选择它们并使用“PEdit”命令来编辑它们。在这个编辑模式下，可以对线条进行各种调整，包括将其转换为**样条曲线**。在执行编辑命令后，将显示一个选项列表，其中包括“Fit”和“Spline”，这两个选项都是用于**平滑**处理的关键。其中，“Fit”选项通过添加附加点来使多段线更加平滑，而“Spline”则可以将多段线转化为样条曲线，使线条呈现一种自然的流动感。选择“Spline”选项后，多段线将被转换为一种具备更多控制点的曲线，这允许用户实现更精细的调整。此时，可以使用特定的工具来移动或删除控制点以优化曲线的形状。例如，移除多余的控制点能够减少不必要的复杂性，从而保持曲线的简洁性。此外，在实现**多段线平滑**效果时，另一个重要的技巧是调整曲线的柔顺度，这是影响最终视觉效果的关键因素。使用CAD中的“Properties”面板，用户可以设置样条曲线的节点参数来优化平滑度。一般情况下，可以通过调整节点密度来控制曲线的平滑程度：提高节点密度往往会带来更流畅的效果，而减少则可能使线条显得粗糙。如果你的CAD软件版本支持高级功能，使用自动平滑插件也是一种便捷的方法。这些插件通常能够根据设定的参数自动优化曲线，为用户节省了大量手动调整时间。在使用这些插件时，要注意设置正确的参数，以确保生成的线条符合设计需求。除了技术操作，理解曲线设计的原则也有助于实现更佳的**平滑**效果。考虑到几何学原理，适当的曲率半径和过渡处理可以大幅度提升线条流畅度。在处理具有不同弯曲半径的区域时，确保从一个半径自然过渡到另一个半径，这不仅增强了视觉上的一致性，也降低了设计上的复杂性。最后，要注意在实际应用中，过度追求线条的**平滑**可能导致一些设计数据丢失。因此，设计师应在保证设计信息准确性的前提下进行线条优化，以避免在后续的制造或施工环节出现问题。综合以上技术与艺术方面的考虑，利用CAD工具实施多段线的**平滑**效果不仅仅是技术操作，更是一种设计思维的体现。通过掌握这些技巧，设计师能够更好地实现自己的创意，并使作品在视觉上达到最优状态。
