本文将详细介绍如何使用浩辰CAD绘制内螺纹和外螺纹，提供从选择工具到最终绘制完成的完整指南。

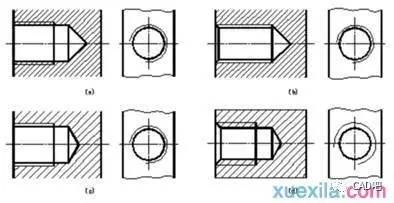

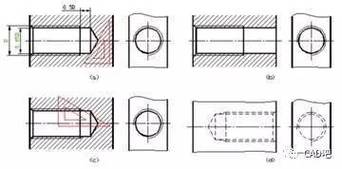

在工程图纸中，螺纹的绘制是设计中非常重要的一部分，它不仅影响装配质量，还直接关系到产品的性能。为了在浩辰CAD中高效地绘制出准确的螺纹，我们需要掌握一些关键步骤和技巧。首先，了解螺纹的基础知识是十分必要的。在CAD制图中，螺纹分为**

内螺纹

**和**

外螺纹

**两大类。内螺纹通常存在于孔中，如螺母，而外螺纹一般指的是存在于外表面的螺杆。螺纹常用的标准有米制螺纹、英制螺纹等，根据具体需求，需要选择对应的规格和类型。接下来，我们讨论如何在浩辰CAD中实现这两种螺纹的绘制。**

浩辰CAD

**作为一款功能强大的CAD软件，提供了多种工具和功能以协助用户精确绘制复杂的零件。1. **

选择合适的绘制工具

**：对于螺纹的绘制，我们可以选择线性工具来绘制螺纹的螺旋线，通过精确控制参数生成所需的形状。这些参数包括螺距、直径、导程角等，这些都是决定螺纹几何形状的重要因素。2. **

创建基本草图

**：首先，在CAD平面中定位出螺纹所在的中心轴，并设置相应的尺寸标注。根据螺纹的特性，沿着轴线生成螺旋线或直线段，如果是**

内螺纹

**则需要在圆柱体内部创建，**

外螺纹

**则是在圆柱体的外部。3. **

应用螺纹命令

**：浩辰CAD中提供了专门的螺纹命令工具，用户可以通过调用这些命令来自动生成符合国际标准的螺纹。在使用时，只需输入相应的螺纹标准和尺寸参数即可快速生成。4. **

细节处理

**：完成初步的螺纹创建后，要对螺纹的细节进行修正，包括起点和终点的过渡，以及螺纹的光滑度和连接性，以符合实际设计要求。5. **

检查尺寸公差

**：螺纹加工中，保证公差符合实际加工要求至关重要。在CAD中，可以通过测量工具来检测螺纹的顶径、底径、中径等重要尺寸，确保其在公差范围之内，避免因尺寸误差造成的装配问题。6. **

优化视图效果

**：为提高图纸的可读性，可选择隐藏复杂的线条，简化显示效果，或者利用剖视图展示螺纹的截面情况，帮助更好地理解结构。7. **

保存和导出

**：完成所有步骤后，记得存储文件以及将其导出为常用格式，以便于在其他软件中打开或进行后续操作。通过上述步骤，可以在浩辰CAD中有效地完成内螺纹和外螺纹的绘制任务。希望这个过程能帮助您更快捷并高效地处理相关设计工作，使您的项目达到预期的质量和精度。无论是在学习还是在工作中，掌握这些技巧都将为您的工程设计增添助力。
