本文概述：AutoCAD是一款广泛应用于建筑、工程及设计领域的计算机辅助设计软件，其中矩形绘制是其基本功能之一。掌握其中的技巧和方法能够提高绘图效率，并为工程设计提供精确支持。

在使用**AutoCAD**进行设计时，熟练掌握矩形绘制的技巧与方法是非常必要的。这不仅能帮助我们更快速地实现设计构思，还能保证设计的精确度。本文将详细介绍AutoCAD中关于矩形绘制的一些关键技巧与方法，帮助用户更高效地进行设计。

基础绘制

在AutoCAD中，矩形绘制可以通过多种方式实现。最简单的方法是利用“矩形”命令。在命令行输入`RECTANGLE`或`REC`，然后指定矩形的两个相对顶点即可完成绘制。这种方法适用于快速绘制一个普通的矩形。

指定尺寸

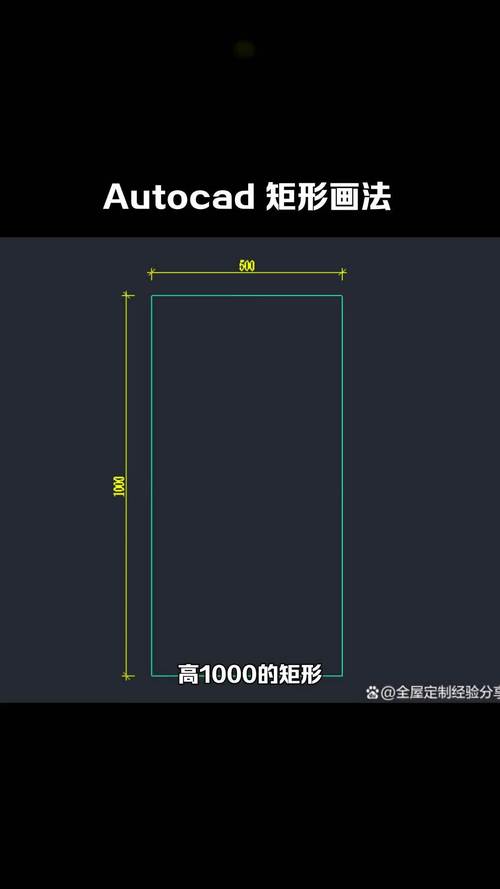

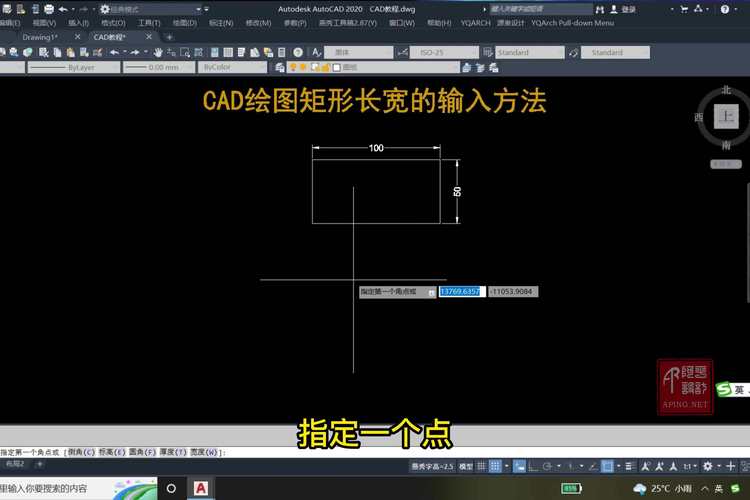

为了确保矩形的**精确性**，常需要指定具体的长度和宽度。可以在执行“矩形”命令后，直接输入尺寸。例如，在确定第一个角点后，当命令行提示输入下一个点时，可以键入`@100,50`以指定一个长100单位、宽50单位的矩形。这种方法保障了绘制**尺寸的一致性**。

使用方向约束

在一些设计场景中，可能要求矩形具有特定的方向。AutoCAD允许我们设置方向约束来控制矩形的朝向。例如，可以通过选择起始点并沿特定轴输入尺寸来限定矩形的方向。这在复杂的设计布局中尤其重要。

动态输入

AutoCAD具备动态输入功能，这使得在绘制过程中能够在屏幕上直接输入尺寸，而不是在命令窗口中。这一功能提升了可视化的便捷性，使设计过程更加直观。启用动态输入功能后，你可以看到实时更新的尺寸变化，并根据设计需求进行调整。

利用夹点编辑

矩形绘制后，如果需要对其进行修改，可以使用**夹点编辑**功能。选择矩形后，矩形的四个角点和中线点都会出现夹点。通过拖动这些夹点，可以方便地调整矩形的大小和形状，极大地方便了设计的微调。

组合多种图形

在更复杂的设计中，矩形可能只是整体图形的一部分。AutoCAD允许我们将多个不同的图形组合在一起形成复杂的结构。例如，可以将矩形与圆形、线段结合使用，通过调整各自的属性和位置，形成特定的设计效果。这种方法强调了矩形在设计布局中的灵活性。

填充与样式

矩形不仅仅是一个简单的轮廓，它还可以被赋予各种**填充样式**。这包括实心填充以及不同类型的图案填充。在设计图纸时，根据所需效果，可以利用不同的填充样式来增强图纸的表现力。另外，通过设置边框线型和颜色，也可以使矩形更具视觉冲击力。

注释和标注

为确保矩形的位置和尺寸信息明确无误，**标注**至关重要。AutoCAD的标注功能可以自动生成尺寸，且随着矩形的变动而更新，这使得设计人员能够及时了解设计变更的影响。通过上述几种**技巧**与**方法**，AutoCAD用户能够更好地控制矩形的绘制过程，实现高效、准确的设计。这不仅节省了时间，也显著提高了设计作品的质量。希望本文的详细解析，能够为AutoCAD设计者在实际操作中提供有力的帮助。
