本文概述：在CAD软件中，阵列设置是一个关键的功能，它允许设计者以精确的规划数量和距离来创建重复的图形对象。这篇说明将详细指导您如何在CAD中设置阵列，以帮助您优化设计效率并提升作品的准确度。

当涉及到计算机辅助设计（CAD）时，

阵列

是一个非常有用的工具，能够显著提高绘图效率。阵列允许用户在给定的间距和方向上复制和排列图形对象，从而不必手动重复绘制每个组件。为了确保阵列的正确设置和使用，我们需要掌握如何精确规划数量和距离。首先，我们将回顾CAD阵列的基础知识。在CAD软件中，阵列通常分为三种类型：

矩形阵列

、

极坐标阵列

和

路径阵列

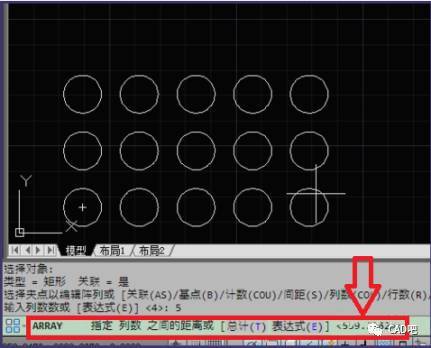

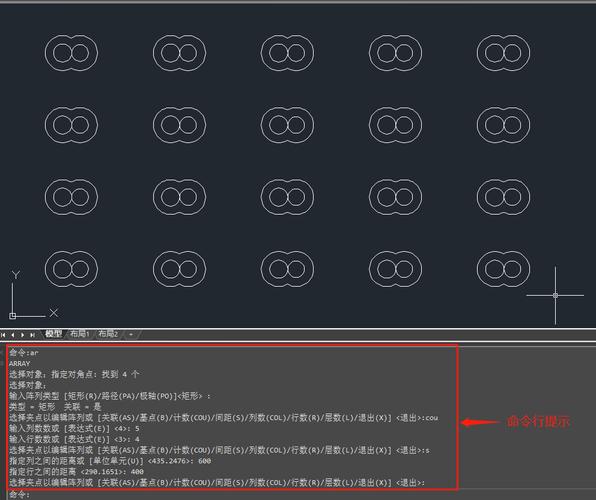

。矩形阵列让用户在行列的格式中排列对象；极坐标阵列围绕一个中心点进行圆形排列；路径阵列则沿着指定的路径排列对象。根据项目的需求选择合适的阵列类型是实现精确排布的重要步骤。接下来，我们看如何设置阵列参数。无论选择哪种阵列类型，都需要设定一些重要的参数，包括数量、间距和方向。数量指的是要复制的对象个数，间距决定每个对象之间的距离，而方向则规定排列的角度或方向。在CAD软件的阵列命令中，通常会有一个对话框或设置窗口供用户输入这些参数。例如，在设置一个矩形阵列时，需要定义行数和列数，即每行和每列的对象数量。此外，还需设定行间距和列间距，这决定了相邻对象之间的水平和垂直距离。通过细致的设置，您可以实现一个整齐且精准的重复对象排列。对于极坐标阵列来说，最关键的设置是旋转中心和角度。例如，如果您需要围绕特定点复制十个对象，并希望这些对象均匀分布成一圈，那么您将需要选择该点作为中心，并设置每个对象之间的旋转角度。正常情况下，360度除以对象数量会给予一个标准的间隔角度，但根据设计需求，这个角度可以调整。路径阵列稍微复杂一些，因为它涉及到沿路径复制对象。路径可以是任何形式的线条，例如曲线、多段线甚至是边界。用户需要选择路径对象，并指定沿路径的对象数量和间距。在某些CAD软件中，路径阵列还允许设置对象在路径上的旋转方式，使其随着路径的方向自动调整。了解如何调整阵列的附加设置也是很有必要的。有时候，根据设计需求可能需要在阵列中加入偏移或缩放，这可以通过附加设置实现。例如，通过偏移选项让每一行或列的对象比上一行或列有所错位，形成动态视觉效果。或者通过缩放设置，在阵列中逐渐调整对象的大小，营造出深度或远近感。精确规划阵列中的数量和距离不仅能节省时间，还能确保设计的一致性和高效性。在项目伊始阶段就谨慎设置这些参数，往往能避免后期修改中出现的问题。此外，熟练掌握不同类型阵列及其设置方法，也能扩展设计思路，创造更多样化的图形效果。综上所述，掌握CAD阵列设置技巧是提高设计效率的关键。通过合理运用矩形、极坐标和路径阵列，以及对数量和距离的精确规划，可以在保持设计质量的同时，提高工作的整体效率。无论您是初学者还是经验丰富的设计师，理解并应用这些原则都会显著提升您的设计能力。
