本文概述：在CAD中绘制墙体双线是建筑设计中的一项基本技能。通过细致的步骤和技巧，用户可以精准地创建符合设计要求的墙体结构。这篇文章详细介绍了如何使用CAD工具绘制墙体双线的方法和注意事项，以帮助新手快速掌握这一技术。

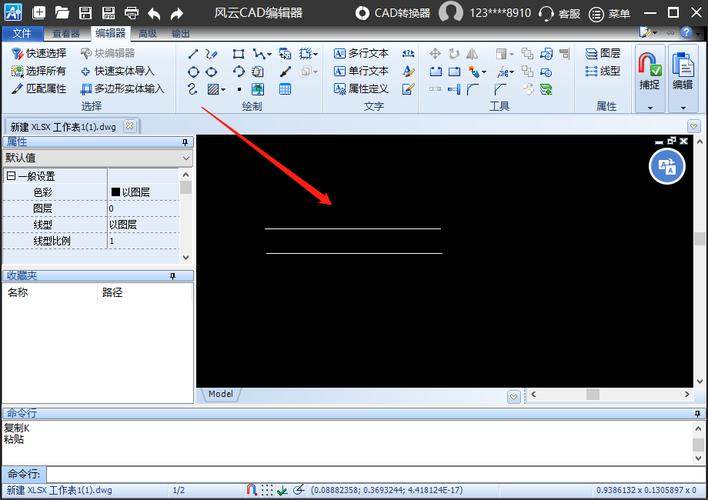

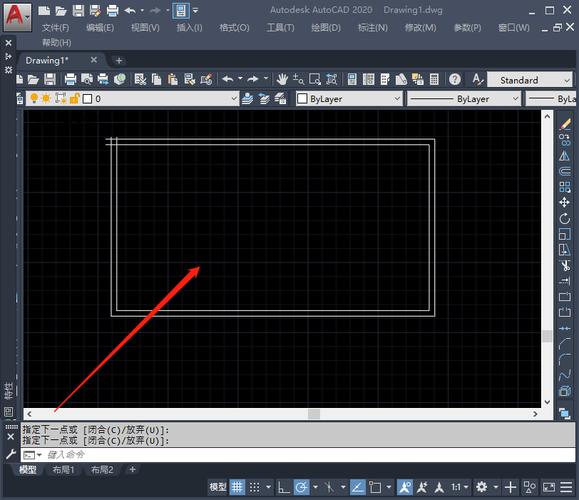

在**CAD软件**中，绘制墙体双线是一个常用的操作，对于建筑图纸的准确性和可读性至关重要。精确的墙体描绘不仅有助于建筑设计的呈现，而且还确保施工阶段的信息清晰无误。以下将详细讲解如何使用CAD软件进行墙体双线的绘制，包括各个步骤及其注意要点。首先，开启你的**CAD软件**，选择一个空白的文档或者相应的模板。如果你需要按照特定的比例进行绘图，则需要在设置中调整单元。通常，在建筑设计中，我们倾向于使用**毫米或厘米**作为单位。接下来，了解墙体双线的**宽度设置**。根据设计规范，不同类型的墙体具有不同的厚度。例如，外墙的厚度可能为300毫米，而内墙的厚度可能为150毫米。在CAD中，这些信息可以通过“双线”命令来实现。启动该功能时，将会出现设置面板，你可以在这里输入所需的参数。然后，运用CAD软件提供的**对象捕捉**功能，开始绘制双线。确保多个捕捉选项打开，例如端点、中点以及垂直和水平对齐。这些选项能够帮助你准确定位起始点与终止点，减少误差，提高精确度。在绘制墙体路径时，可以选择CAD中的“直线”命令进行基础轮廓的构建。完成后，切换回双线模式，从墙体的某一端开始，沿着设定的路径移动光标，同时关注捕捉点的变化。当鼠标移动到预设的捕捉点时，会出现提示，此时点击即可生成双线。为了确保墙体之间的连接处没有缝隙，可以利用**修剪和延伸**命令进行调整。对于转角位置，尽量确保两段双线完美衔接，这样能避免后续的尺寸误差。此时，你还可以使用CAD的修改工具，如“合并”、“分割”等，使墙体更加符合实际需求。在整个过程中，还可以借助手动标注工具添加设计注释。比如，为每段墙体加上文本说明，包括材料、编号等，以便后续参考。这不仅增加了图纸的专业性，也使检修工作变得更加简便。最后，完成墙体双线绘图后，需要仔细检查。放大关键区域，查看是否有遗漏的节点或者偏差较大的连接处。经过校正后，务必保存你的CAD文件，并适当地备份一份，以防数据丢失。绘制墙体双线涉及多种CAD工具的综合运用，因此熟练掌握这些步骤对提升效率和质量至关重要。此外，保持对最新CAD版本和功能的理解，也能使工作更为顺利。总之，通过使用**CAD绘图工具**进行墙体双线的描绘，设计师们可以更加高效地表达他们的创意与设计。掌握以上技巧，结合实际练习，相信每位初学者都能很快地成为这方面的专家。希望这篇指南对大家有所帮助，让复杂的设计变得更简单、更直观。
