本文概述：CAD绘图中，精确和高效地绘制角度线是提高设计质量和效率的关键。了解相关技巧和方法不仅能帮助我们更好地掌握工具，还能在实际操作中节省时间，提升工作效率。

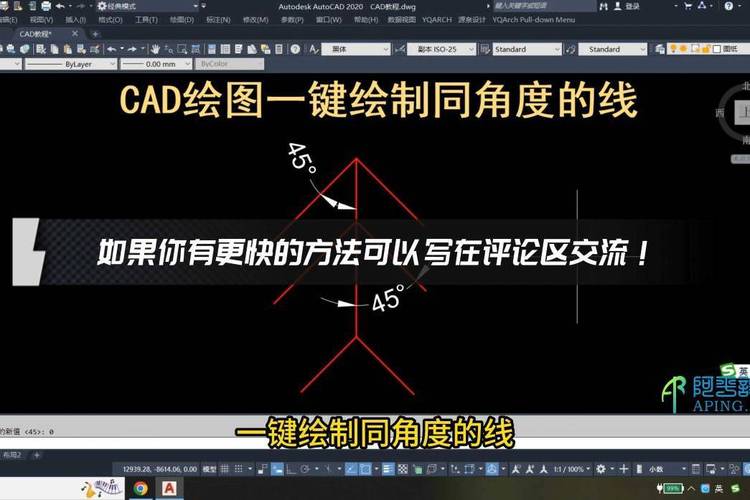

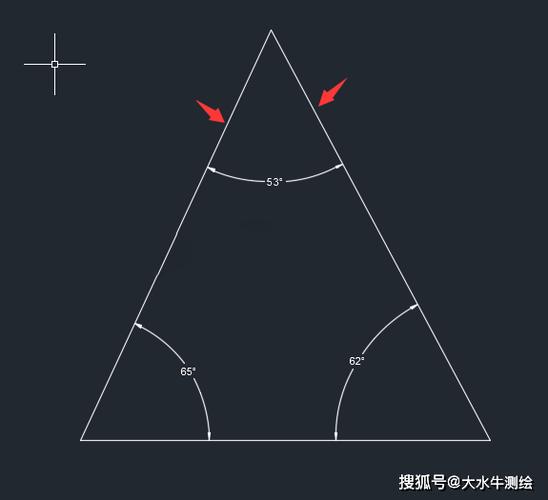

在使用CAD软件进行工程制图或建筑设计时，绘制角度线是一项基础且重要的任务。不管是画工业零件、建筑平面图还是其他技术图纸，角度线都常常需要被应用。在这篇说明中，我们将探讨一些关于如何在CAD环境中准确而高效地绘制角度线的技巧及方法。首先，要理解**角度线**的意义。在CAD的二维绘图中，角度线指的是与某一基准线成一定夹角的直线。这种线段在机械工程图中用于标识特定角度，在建筑图中则可能用于斜屋顶或斜坡道的设计。因此，知道如何创建这些线对于绘图者来说至关重要。一个基本的方法是在**极坐标模式**下使用“直线”命令。利用该模式，可以方便地输入**长度**和**角度**来绘制线段。例如，当你需要从一个起始点出发，以30度的角度画一条长为100单位的线时，可以通过输入“@100<30”在命令行来实现。这种方法直接并且精确，但需要手动输入每个参数。另一个方法是使用**“旋转”**工具。在CAD中，你可以先画一条水平或垂直的直线，然后用**“旋转”命令**旋转到所需的角度。这种方法尤其有用当你的角度线需要依附于某个现有的对象。只需选中要旋转的对象，指定旋转中心，以及输入旋转角度即可。通过这种方式，不仅能确保图形的整体协调性，而且避免了因错输入角度值带来的误差。除了基本的手动方法之外，大多数CAD软件也提供了一些自动化工具来简化这个过程。比如，**“角度捕捉”功能**可大大提高绘制角度线的效率。启用该功能后，鼠标移动到接近特定角度的位置时，CAD会自动将光标锁定到该角度。这样一来，可以快速地以常用的角度（如30度、45度等）绘制线条，而不必每次都手动输入具体数字。此外，利用**动态输入**也是提高效率的一种方式。在开启动态输入的情况下，CAD允许用户直接在绘图区输入距离和角度信息，这样既保持视觉中心，同时也免去了多余的鼠标移动。此外，界面上实时显示的方向箭头和角度提示，可以让用户更直观地看到即将绘制的线段方位，非常适合新手入门和复杂图中的定位操作。对大量重复***或者规律性强的角度线图形，可以考虑使用**“阵列”**功能。通过矩形阵列或环形阵列，用户能够轻松地实现规则间距或角度分布的多条线段，从而极大地加快绘图过程。这种方法特别适合圆周分布的结构，比如齿轮或者周期性图案。在绘制完角度线后，及时做好标注工作同样重要。这不仅帮助自己回顾设计思路，也便于其他团队成员理解图纸意图。使用CAD内置的**“标注”**功能，可以精确地注释角度值和距离信息，使整个图纸更加清晰和专业。总之，在CAD中绘制角度线不仅仅是输入数值这么简单，它涉及到对不同工具和命令的灵活运用。通过有效地结合这些技巧和方法，用户能够大幅提升绘图品质和工作效率，无论是在应对复杂设计挑战还是日常的小型项目中，都能更加自如地展现专业技能。
