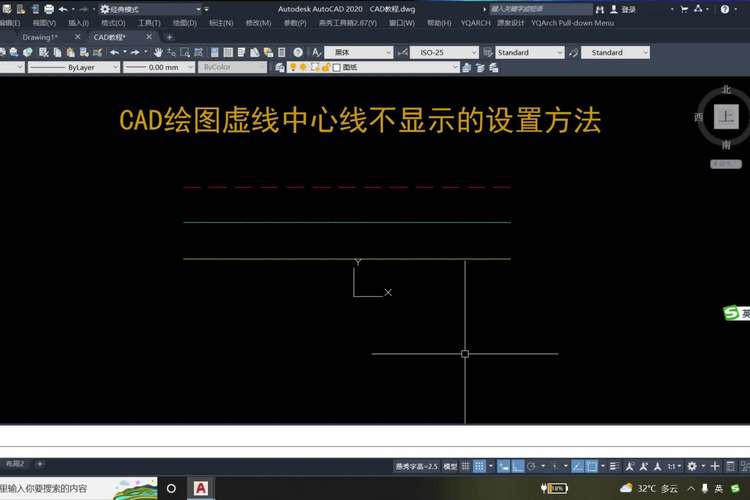

在使用CAD软件进行制图的过程中，很多用户可能会遇到虚线不显示的问题。这不仅仅影响了制图的美观性，更重要的是影响了设计传达信息的精准度。本文将从多个角度探讨导致CAD中虚线不显示的原因，并提供详细的解决方案，帮助用户顺利解决这一问题。

首先，了解**虚线**不显示的原因是解决问题的关键。通常，这类问题可能源于以下几个方面：**比例设置问题、打印样式设置、图层设置、视口缩放问题**以及可能存在的软件**故障或者Bug**。

比例设置问题

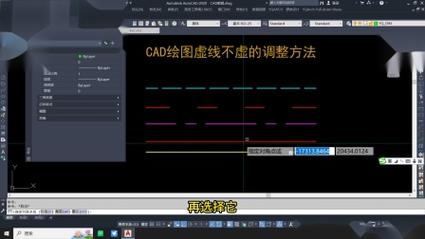

在CAD中，线型比例对于图形的显示至关重要。如果全局线型比例或单个对象的线型比例设置得不合理，就可能导致虚线显示的问题。可通过命令“LTSCALE”和“CELTSCALE”对全局和当前对象的比例进行调整。通常情况下，将**LTSCALE**设置为1或适当值可以有效解决显示不正确的问题。此外，还需确保“PSLTSCALE”变量与输出需求一致。

打印样式设置

另一个影响虚线显示的因素是**打印样式**设置。在一些情境下，线型可能在绘图时显示正常，但在打印预览或者实际打印时变成实线。为此，需要检查并设置合适的CTB或STB文件，确保它们中定义的线宽和线型不会相互冲突。

图层设置

有时候，问题可能出在**图层管理**上。如果某个图层被锁定、冻结或关闭，那么该图层上的线型也不会显示。另外，确认活动图层的**颜色和线型**是否适合当前的显示和打印需求。

视口缩放问题

对于使用布局空间和视口的用户来说，视口的缩放比例同样会影响线型的显示结果。务必确保视口的缩放倍数与线型比例协调。例如，可以在布局视口中使用“MSLTSCALE”来调节线型比例。此外，对于不同版本的CAD软件，有些特殊设置也会影响虚线的显示效果。例如，在某些版本中，可能需要调整**Annotative Scales**（注释比例），以便在多比例下保持一致的展现。如果上述方法都不能解决问题，有可能是由于软件的**故障**或者CAD软件本身存在**Bug**。这种情况下，可以尝试更新软件到最新版本或者联系软件公司寻求技术支持。同时，一些第三方插件或自定义程序也可能引发不可预知的问题，可选择禁用这些插件进行排除法测试。同时，检查硬件加速功能是否开启也是必要的一步。某些情况下，关闭硬件加速（通过输入命令“GRAPHICSCONFIG”）可以解决视图中的**线型展示问题**。为了避免类似问题再次发生，建议用户在使用CAD软件时养成良好的习惯。首先，明确项目所需的线型和比例设置，然后再开始绘图。此外，可通过保存模板文件方式，重用已验证的设置，避免在每个新项目中重新配置。最后，定期备份工作成果，以防止因意外情况导致的数据丢失。在问题无法解决的情况下，可能需要重新安装软件，这是最终的解决方案。综上所述，定位并修复CAD中虚线不显示的问题需要系统的分析和合理的方法。通过针对性的步骤如调整比例设置、修改打印样式、配置合适的图层设置以及优化视口缩放等，用户应能有效地改善线型显示效果。希望本文能为您提供有价值的信息和实用的解决方法。
